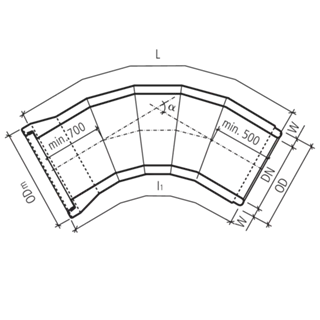

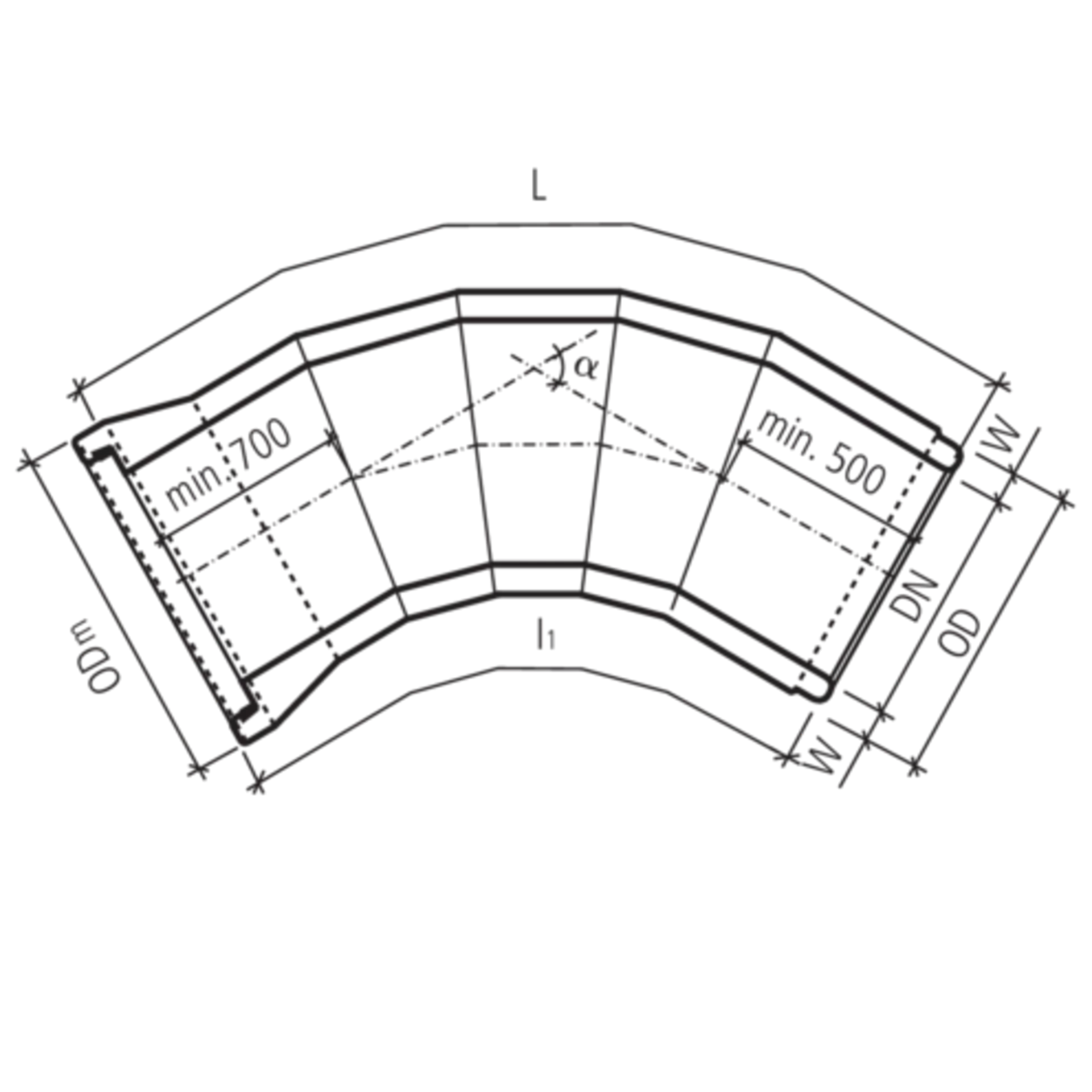

CENTUB®-Röser segments d'angles armé, 5 segments

Produit : A0113
5 segments, une extrémité avec cloche d'emboîtement et joint intégré, une extrémité droite biseautée
Les segments d’angles armés sont disponibles en différentes versions. Ils sont livrés avec un manchon en cloche et un joint intégré.
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Poids kg/UV
Numéro d'article 114392
Segment d'angle CENTUB-Röser DN 300 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 114392
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2580
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 300
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 440
Diamètre extérieur ODm 545
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 70
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 550
Numéro d'article 132926
Segment d'angle CENTUB-Röser DN 400 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 132926
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2590
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 400
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 550
Diamètre extérieur ODm 660
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 75
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 700
Numéro d'article 128964
Segment d'angle CENTUB-Röser DN 500 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 128964
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2590
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 500
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 650
Diamètre extérieur ODm 795
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 85
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 1000
Numéro d'article 136539
Segment d'angle CENTUB-Röser DN 600 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 136539
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2590
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 600
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 770
Diamètre extérieur ODm 890
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 90
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 1250
Numéro d'article 131765
Segment d'angle CENTUB-Röser DN 700 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 131765
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2600
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 700
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 880
Diamètre extérieur ODm 1055
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 90
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 1500
Numéro d'article 138902
Segment d'angle CENTUB-Röser DN 800 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 138902
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2600
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 800
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 1000
Diamètre extérieur ODm 1190
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 95
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 1825
Numéro d'article 118419
Segment d'angle CENTUB-Röser DN 900 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 118419
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2600
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 900
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 1110
Diamètre extérieur ODm 1265
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 105
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 2200
Numéro d'article 127736
Segment d'angle CENTUB-Röser DN 1000 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 127736
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2600
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 1000
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 1240
Diamètre extérieur ODm 1470
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 115
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 2875
Numéro d'article 130327
Segment d'angle CENTUB-Röser DN 1200 L 2500 mm
5 segments, armé, GLM-SP, av. joint inc.
Disponibilité
Numéro d'article 130327
Prix
Par pce
Groupe AZ
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm) 2500
Longeur l1 (mm) 2600
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 1200
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm) 1480
Diamètre extérieur ODm 1700
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 140
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>-Röser
Usine de production 71
Poids kg/UV 4200
Remarque
  • Longueur utile (axe) 2500 mm ou selon indication de l'utilisateur
  • Angle a selon indication de l'utilisateur (angle max. 22.5° par segment)
  • Des conditions de livraison spécifique s'appliquent aux tuyaux et raccords CENTUB®-Röser. Prix sur demande.
Downloads
La Mise en place correcte des éléments CENTUB®-Röser » A0000 Directives de pose et manutention les systèmes de canalisations »
Liens
Déclaration des performances »
