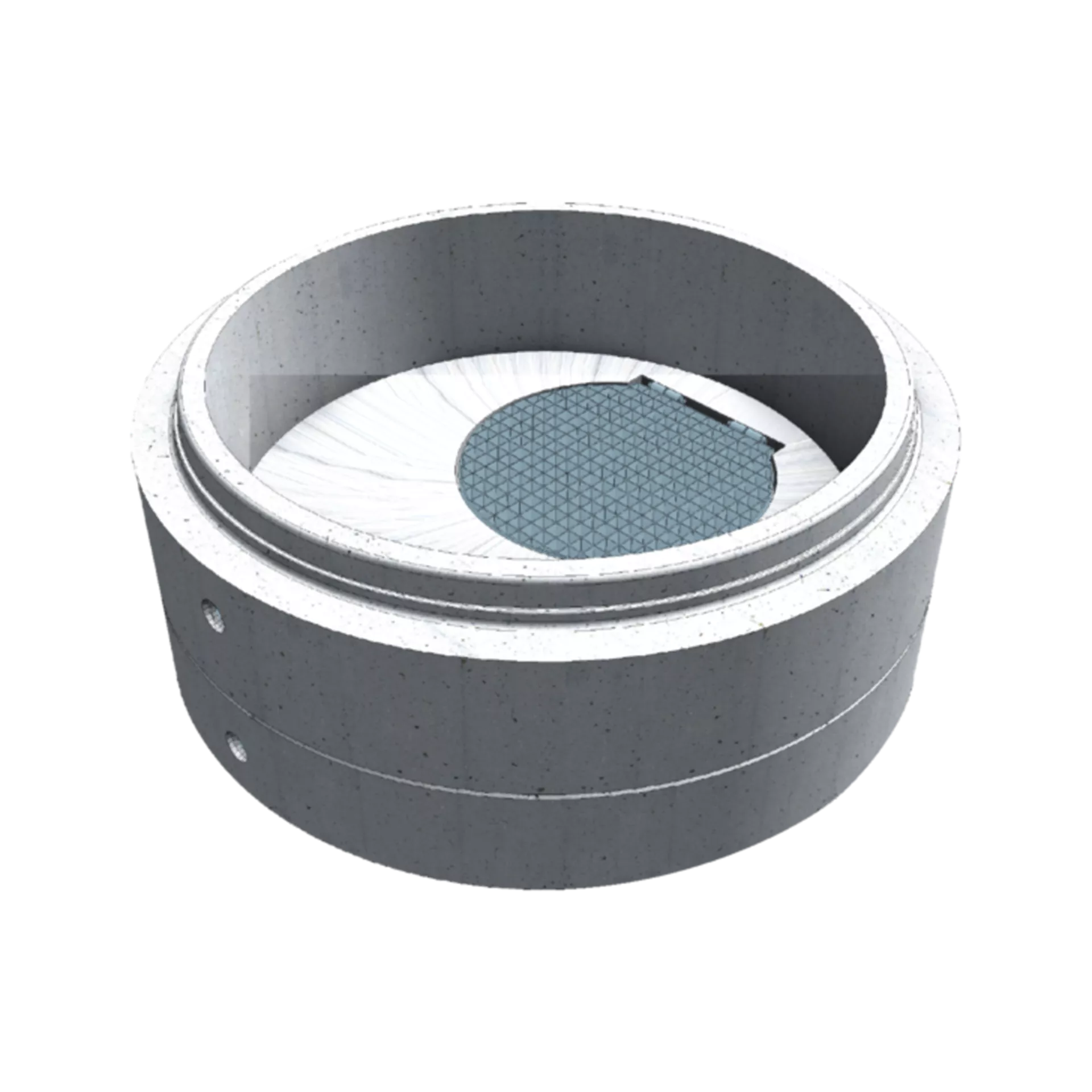

Plateformes de repos CENTUB®

Produit : A0711
armé, sans bague d'étanchéité, y compris ancres de levage à tête sphérique et grille pliable D 600
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 122791
Plateforme de repos CENTUB
DN 1000 D 600 mm H 500 mm W 120 mm
Disponibilité
Numéro d'article 122791
Prix 2'740.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm) 150
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 680
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 134270
Plateforme de repos CENTUB
DN 1200 D 600 mm H 500 mm W 135 mm
Disponibilité
Numéro d'article 134270
Prix 3'120.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm) 150
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 135
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 960
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 123104
Plateforme de repos CENTUB
DN 1500 D 600 mm H 500 mm W 120 mm
Disponibilité
Numéro d'article 123104
Prix 3'660.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1420
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 106295
Plateforme de repos CENTUB
DN 2000 D 600 mm H 500 mm W 120 mm
Disponibilité
Numéro d'article 106295
Prix 4'410.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2317
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 112401
Plateforme de repos CENTUB en longueur
WN/LN 900/1100 H 150 mm W 120 mm
Disponibilité
Numéro d'article 112401
Prix 2'710.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm) 900
Dimension nominale de largeur pour section ovale LN (mm) 1100
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm) 150
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 780
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Numéro d'article 133195
Plateforme de repos CENTUB en travers
WN/LN 900/1100 H 150 mm W 120 mm
Disponibilité
Numéro d'article 133195
Prix 2'710.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm) 900
Dimension nominale de largeur pour section ovale LN (mm) 1100
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 600
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm) 150
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 780
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production 71
Etendue de la livraison
  • Ancre à tête sphérique LK 1.3 inclus
Téléchargements
A0000 Directives de pose et manutention les systèmes de canalisations »
Liens
Déclaration des performances »
