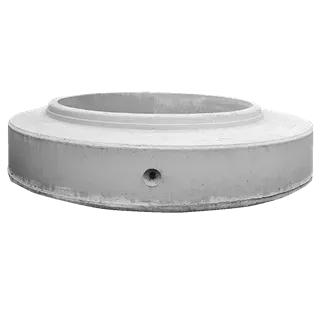

Plaque de transition CENTUB®

Produit : A0706
armée, excentrique, sans bague d'étanchéité
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Poids kg/UV
Numéro d'article 116191
Dalle de transition CENTUB armé
D 1200 mm, évidem. 1000 mm, H 245 mm
Disponibilité
Numéro d'article 116191
Prix 805.00
Par pce
Groupe AH
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 1200
Hauteur H (mm) 245
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 135
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Poids kg/UV 360
Numéro d'article 139850
Dalle de transition CENTUB armé
D 1250 mm, évidem. 1000 mm, H 245 mm
Disponibilité
Numéro d'article 139850
Prix 855.00
Par pce
Groupe AH
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 1250
Hauteur H (mm) 245
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 135
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Poids kg/UV 400
Numéro d'article 129812
Dalle de transition CENTUB armé
D 1500 mm, évidem. 1000 mm, H 245 mm
Disponibilité
Numéro d'article 129812
Prix 980.00
Par pce
Groupe AH
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 1500
Hauteur H (mm) 245
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 135
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Poids kg/UV 800
Numéro d'article 134745
Dalle de transition CENTUB armé
D 2000 mm, évidem. 1000 mm, H 245 mm
Disponibilité
Numéro d'article 134745
Prix 1'400.00
Par pce
Groupe AH
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 2000
Hauteur H (mm) 245
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm)
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 135
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Poids kg/UV 1500
Numéro d'article 166956
Dalle de transition CENTUB armé
D 1500 mm, WN/LN 900/1100 mm, H 495 mm
Disponibilité
Numéro d'article 166956
Prix 1'070.00
Par pce
Groupe AH
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 1500
Hauteur H (mm) 495
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm) 1100
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm) 900
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Poids kg/UV 1044
Numéro d'article 142828
Dalle de transition CENTUB armé
D 2000 mm, WN/LN 900/1100 mm, H 495 mm
Disponibilité
Numéro d'article 142828
Prix 1'550.00
Par pce
Groupe AH
Norme LE
Couleur
Angle alpha
Ancre
Angle beta
Classe de charge BK
Consommation en béton BV
Diamètre intérieur D(mm) 1000
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Diamètre intérieur d1
Largeur b1 (mm)
Diamètre nominal DN (mm) 2000
Hauteur H (mm) 495
Hauteur h1 (mm) 180
Hauteur h3 (mm)
Diamètre nominal DN1 (mm)
Classe de compétence FK
Hauteur nominale pour section ovoïde HN (mm)
Pente de la semelle J
Dimension nominale de largeur pour section ovale LN (mm) 1100
Largeur de lumière LW (mm)
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Profondeur NT (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Rayon R
échellon
Épaisseur du fond T
Épaisseur du fond t1
ta (mm)
tk (mm)
Epaisseur de paroi W (mm) 120
Dimension nominale de largeur pour section ovale WN (mm) 900
Surface
Arêtes
Ergots
Armature armé
type
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Poids kg/UV 1750
Remarque
  • Combinaison avec d'autres ouvertures nominales sur demande.
Etendue de la livraison
  • Ancre à tête sphérique LK 1.3 inclus
Instructions de pose et d'installation
  • Bague d'étanchiété A0709 et pâte lubrifiante A0901 nécessaires.
Téléchargements
A0000 Directives de pose et manutention les systèmes de canalisations »
Liens
Déclaration des performances »
