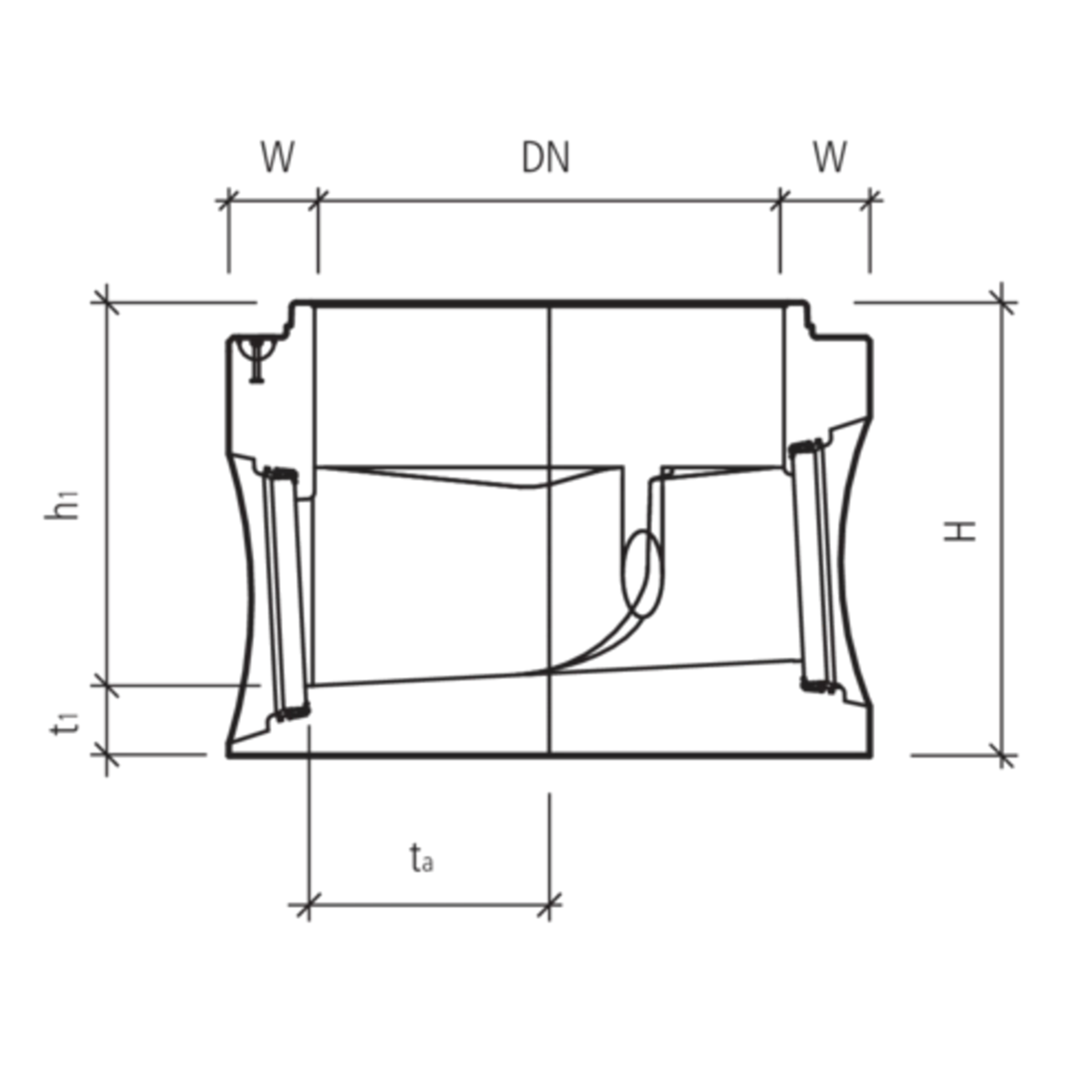

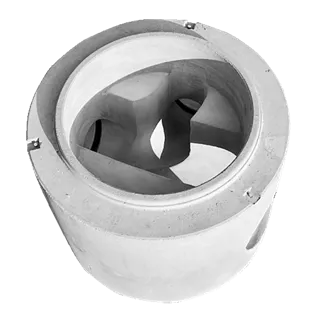

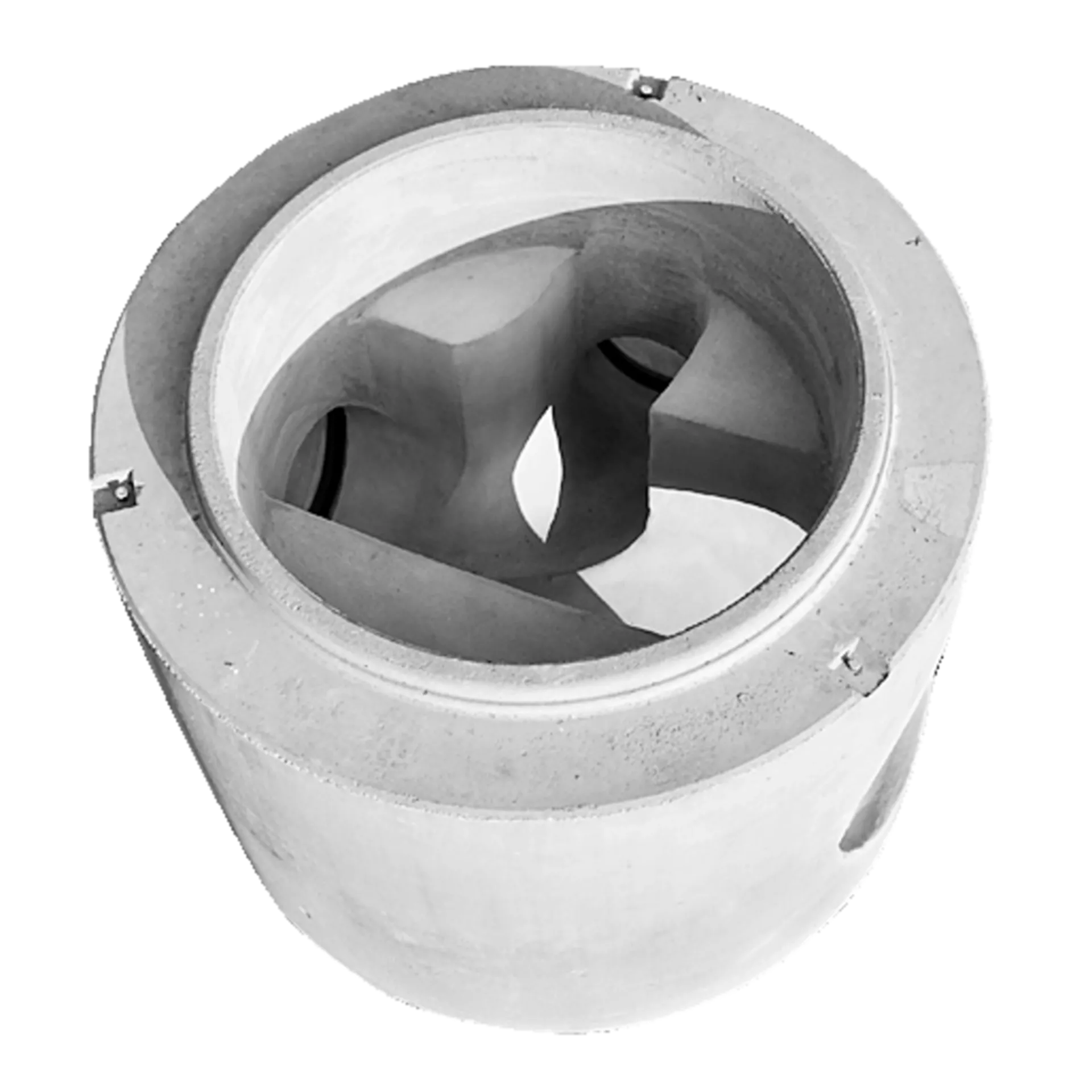

Fond de chambre spécial CENTUB® coulée

Produit : A0601
coulé, (je nach Gefälle Muffenverschiebung möglich) avec façon de cunette, avec bague d'étanchéité pour CENTUB<sup>®</sup>, tuyaux en PP, PEHD, PVC-U, GRP, GGG et STZ aux sorties et entrées
Les fonds de puits préfabriqués sur mesure CENTUB® sont exactement adaptés à vos exigences. La fabrication assistée par ordinateur permet de réaliser des fonds de puits individuels de très haute qualité. Les fonds de puits sur mesure

CENTUB® font partie du système de canalisations éprouvé CENTUB®, connu pour sa qualité et sa sécurité. Ils répondent aux exigences toujours plus élevées de la loi sur la protection des eaux en matière d’évacuation des eaux urbaines. Grâce à la fabrication assistée par CNC, il est possible de réaliser sans problème des fonds de puits sur mesure et individuels - exactement adaptés à votre projet.

Des éléments de construction d’une étanchéité absolue

Grâce à la technique de fabrication assistée par CNC, nous avons la possibilité d’adapter nos fonds de puits sur mesure CENTUB®® aux spécificités de l’objet, de manière à ce qu’ils soient exactement adaptés aux conditions locales. Après que vous nous ayez transmis les données techniques, nous fraisons les tracés hydrauliques optimaux des caniveaux à partir d’une ébauche en styropor. Le résultat de ce fraisage entièrement variable et commandé par CNC sont des fonds de puits sur mesure CENTUB® monolithiques pour des canalisations d’une étanchéité absolue. La fabrication assistée par ordinateur garantit des fonds de puits très précis et conformes aux normes, qui répondent à toutes les exigences de construction et d’exploitation et peuvent être livrés rapidement sur le chantier.

Nous fabriquons des fonds de puits sur mesure

CENTUB® dans divers diamètres nominaux et différentes formes. Vous avez le choix entre les fonds de puits sur mesure CENTUB® ronds et les fonds de puits de mesure CENTUB® ovales . Vous trouverez les spécifications pour les raccordements supplémentaires avec formation de goulottes sous la rubrique Alimentations des fonds de puits sur mesure CENTUB®. Des fonds de puits spéciaux CENTUB® sont également disponibles. Les types de tuyaux les plus divers ainsi que les anneaux, les cônes ou les plaques de couverture servent de raccordement au fond de puits. Afin d’assurer la durabilité de nos fonds de puits sur mesure CENTUB®, il convient de respecter nos instructions de pose pour les systèmes d’égouts.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 195631
CENTUB puits/mes. rond, DN 800,
NW 100-150 mm H 500, h1 350,W 180 mm
Disponibilité
Numéro d'article 195631
Prix 950.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm) 350
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 150
ta (mm) 420
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 940
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 165500
CENTUB puits/mes. rond, DN 800
NW 100-250 mm H 625, h1 475,W 180 mm
Disponibilité
Numéro d'article 165500
Prix 995.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 625
Hauteur h1 (mm) 475
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 150
ta (mm) 420
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1120
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 192912
CENTUB puits/mes. rond, DN 800
NW 100-300 mm H 750, h1 550,W 180 mm
Disponibilité
Numéro d'article 192912
Prix 1'170.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1235
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 166905
CENTUB puits/mes. rond, DN 800,
NW 100-300 mm H 750, h1 600,W 180 mm
Disponibilité
Numéro d'article 166905
Prix 1'060.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm) 600
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 150
ta (mm) 420
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1320
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 174464
CENTUB puits/mes. rond, DN 800
NW 100-400 mm H 875, h1 675, W 180 mm
Disponibilité
Numéro d'article 174464
Prix 1'230.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1405
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 178268
CENTUB puits/mes. rond, DN 800,
NW 100-400 mm H 875, h1 725,W 195 mm
Disponibilité
Numéro d'article 178268
Prix 1'130.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm) 725
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 150
ta (mm) 420
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1500
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198987
CENTUB puits/mes. rond, DN 800
NW 100-400 mm H 1000, h1 800, W 180 mm
Disponibilité
Numéro d'article 198987
Prix 1'250.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1550
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 137491
CENTUB puits/mes. rond, DN 800
NW 100-400 mm H 1125, h1 925, W 180 mm
Disponibilité
Numéro d'article 137491
Prix 1'310.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 800
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1715
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 179318
CENTUB puits/mes. rond, DN 1000,
NW 100-300 mm H 750, h1 550,W 150 mm
Disponibilité
Numéro d'article 179318
Prix 1'170.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 150
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1095
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 100442
CENTUB puits/mes. rond, DN 1000,
NW 100-300 mm H 750, h1 550,W 210 mm
Disponibilité
Numéro d'article 100442
Prix 1'170.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 210
Épaisseur du fond t1 200
ta (mm) 520
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1995
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 189315
CENTUB puits/mes. rond, DN 1000,
NW 100-400 mm H 875, h1 675,W 150 mm
Disponibilité
Numéro d'article 189315
Prix 1'360.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 150
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1325
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 191807
CENTUB puits/mes. rond, DN 1000,
NW 100-400 mm H 875, h1 675,W 210 mm
Disponibilité
Numéro d'article 191807
Prix 1'360.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 210
Épaisseur du fond t1 200
ta (mm) 520
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2375
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 193156
CENTUB puits/mes. rond, DN 1000,
NW 100-400 mm H 1000, h1 800,W 150 mm
Disponibilité
Numéro d'article 193156
Prix 1'520.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 150
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1360
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 173779
CENTUB puits/mes. rond, DN 1000
NW 100-500 mm H 1000, h1 800, W 210 mm
Disponibilité
Numéro d'article 173779
Prix 1'800.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 210
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2765
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 172369
CENTUB puits/mes. DN 1000, rond,
NW 100-400 mm H 1125, h1 925,W 150 mm
Disponibilité
Numéro d'article 172369
Prix 1'720.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 150
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1470
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 152873
CENTUB puits/mes. rond, DN 1000
NW 100-600 mm H 1125, h1 925, W 210 mm
Disponibilité
Numéro d'article 152873
Prix 1'880.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 210
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 3370
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 189382
CENTUB puits/mes. rond, DN 1000
NW 100-600 mm H 1250, h1 1050, W 210 mm
Disponibilité
Numéro d'article 189382
Prix 1'980.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1250
Hauteur h1 (mm) 1050
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 210
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 3335
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 165104
CENTUB puits/mes. rond, DN 1000
NW 100-600 mm H 1375, h1 1175, W 210 mm
Disponibilité
Numéro d'article 165104
Prix 2'040.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm) 1175
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 210
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 3620
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 189314
CENTUB puits/mes. rond, DN 1200,
NW 100-300 mm H 750, h1 550,W 180 mm
Disponibilité
Numéro d'article 189314
Prix 2'260.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1745
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 160750
CENTUB puits/mes. rond, DN 1200,
NW 100-300 mm H 750, h1 550,W 260 mm
Disponibilité
Numéro d'article 160750
Prix 2'260.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm) 550
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 200
ta (mm) 620
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 3015
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 139712
CENTUB puits/mes. rond, DN 1200,
NW 100-400 mm H 875, h1 675,W 180 mm
Disponibilité
Numéro d'article 139712
Prix 2'320.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1970
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 167209
CENTUB puits/mes. rond, DN 1200,
NW 100-400 mm H 875, h1 675,W 260 mm
Disponibilité
Numéro d'article 167209
Prix 2'320.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm) 675
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 200
ta (mm) 620
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 3450
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 144893
CENTUB puits/mes. rond, DN 1200,
NW 100-500 mm H 1000, h1 800, W 180 mm
Disponibilité
Numéro d'article 144893
Prix 2'410.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2140
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 181771
CENTUB puits/mes. rond, DN 1200,
NW 100-500 mm H 1000, h1 800, W 260 mm
Disponibilité
Numéro d'article 181771
Prix 2'410.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm) 800
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 200
ta (mm) 620
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 3830
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 139755
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1125, h1 925, W 180 mm
Disponibilité
Numéro d'article 139755
Prix 2'490.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2370
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 151679
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1125, h1 925, W 260 mm
Disponibilité
Numéro d'article 151679
Prix 2'490.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm) 925
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 200
ta (mm) 620
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 4275
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 179961
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1250, h1 1050, W 180 mm
Disponibilité
Numéro d'article 179961
Prix 2'540.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1250
Hauteur h1 (mm) 1050
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2540
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 144489
CENTUB puits/mes. rond, DN 1200,
NW 100-600 mm H 1375, h1 1175, W 180 mm
Disponibilité
Numéro d'article 144489
Prix 2'570.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm) 1175
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 180
Épaisseur du fond t1 200
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 3855
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 124590
CENTUB puits/mes. rond, DN 1200
NW 100-600 mm H 1375, h1 1155, W 260 mm
Disponibilité
Numéro d'article 124590
Prix 2'730.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm) 1155
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 220
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 5040
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 137655
CENTUB puits/mes. rond, DN 1200
NW 100-800 mm H 1500, h1 1280, W 260 mm
Disponibilité
Numéro d'article 137655
Prix 2'760.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1500
Hauteur h1 (mm) 1280
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 220
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 5485
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 101492
CENTUB puits/mes. rond, DN 1200
NW 100-800 mm H 1625, h1 1405, W 260 mm
Disponibilité
Numéro d'article 101492
Prix 2'870.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1625
Hauteur h1 (mm) 1405
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 220
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 5945
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 106026
CENTUB puits/mes. rond, DN 1200
NW 100-800 mm H 1750, h1 1530, W 260 mm
Disponibilité
Numéro d'article 106026
Prix 2'950.00
Par pce
Groupe AH
Norme LE SN EN 1917
Couleur
type
Diamètre nominal DN (mm) 1200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1750
Hauteur h1 (mm) 1530
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 260
Épaisseur du fond t1 220
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 6265
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 128944
CENTUB puits/mes. rond, DN 1500
NW 100-500 mm H 1125, h1 825, W 270 mm
Disponibilité
Numéro d'article 128944
Prix 5'980.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm) 825
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 270
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 6550
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 146224
CENTUB puits/mes. rond, DN 1500
NW 100-500 mm H 1250, h1 950, W 270 mm
Disponibilité
Numéro d'article 146224
Prix 6'160.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1250
Hauteur h1 (mm) 950
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 270
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 7100
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 102989
CENTUB puits/mes. rond, DN 1500
NW 100-600 mm H 1375, h1 1075, W 270 mm
Disponibilité
Numéro d'article 102989
Prix 6'340.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm) 1075
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 270
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 7300
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198082
CENTUB puits/mes. rond, DN 1500
NW 100-800 mm H 1500, h1 1200, W 270 mm
Disponibilité
Numéro d'article 198082
Prix 6'530.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1500
Hauteur h1 (mm) 1200
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 270
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 7400
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 170546
CENTUB puits/mes. rond, DN 1500
NW 100-900 mm H 1625, h1 1325, W 270 mm
Disponibilité
Numéro d'article 170546
Prix 6'690.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1625
Hauteur h1 (mm) 1325
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 270
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 7500
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 129576
CENTUB puits/mes. rond, DN 1500
NW 100-1000 mm H 1750, h1 1450, W 270 mm
Disponibilité
Numéro d'article 129576
Prix 6'930.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1750
Hauteur h1 (mm) 1450
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 270
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 7600
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 173221
CENTUB puits/mes. rond, DN 1500
NW 100-1000 mm H 1875, h1 1575, W 270 mm
Disponibilité
Numéro d'article 173221
Prix 7'140.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1500
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1875
Hauteur h1 (mm) 1575
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 270
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 7900
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 112028
CENTUB puits/mes. rond, DN 2000
NW 100-600 mm H 1375, h1 1075, W 310 mm
Disponibilité
Numéro d'article 112028
Prix 7'970.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm) 1075
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 310
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 12600
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 111000
CENTUB puits/mes. rond, DN 2000
NW 100-800 mm H 1500, h1 1200, W 310 mm
Disponibilité
Numéro d'article 111000
Prix 8'360.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1500
Hauteur h1 (mm) 1200
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 310
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 12900
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198870
CENTUB puits/mes. rond, DN 2000
NW 100-900 mm H 1625, h1 1325, W 310 mm
Disponibilité
Numéro d'article 198870
Prix 8'780.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1625
Hauteur h1 (mm) 1325
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 310
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 13500
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 103520
CENTUB puits/mes. rond, DN 2000
NW 100-1000 mm H 1750, h1 1450, W 310 mm
Disponibilité
Numéro d'article 103520
Prix 9'220.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1750
Hauteur h1 (mm) 1450
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 310
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 13800
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 103409
CENTUB puits/mes. rond, DN 2000
NW 100-1000 mm H 1875, h1 1575, W 310 mm
Disponibilité
Numéro d'article 103409
Prix 9'680.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1875
Hauteur h1 (mm) 1575
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 310
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 14300
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 198590
CENTUB puits/mes. rond, DN 2000
NW 100-1200 mm H 2000, h1 1700, W 310 mm
Disponibilité
Numéro d'article 198590
Prix 10'170.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2000
Hauteur h1 (mm) 1700
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 310
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 14500
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Numéro d'article 133543
CENTUB puits/mes. rond, DN 2000
NW 100-1200 mm H 2125, h1 1825, W 310 mm
Disponibilité
Numéro d'article 133543
Prix 10'640.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 2000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2125
Hauteur h1 (mm) 1825
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 310
Épaisseur du fond t1 300
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 14700
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 11
Remarque
  • Informations sur la pente maximale de raccordement, les décalages en hauteur et les angles intermédiaires sur demande.
  • Raccords DN 900 – 1200 uniquement possibles pour les tuyaux en béton armé CENTUB®-Röser.
  • La valeur ta est variable et peut être demandée si nécessaire.
Etendue de la livraison
  • Y compris ancre à tête sphérique DN 800 LK 1.3, DN 1000 LK 2.5, DN 1200 & DN 1500 LK 5.0, DN 2000 LK 7.5
Téléchargements
A0000 Directives de pose et manutention les systèmes de canalisations » bestellformular-a0601-centub-massschacht-rund-bis-dn-2000.xlsx » bestellformular-a0601-centub-massschacht_rund.xlsx »
Liens
Déclaration des performances »
