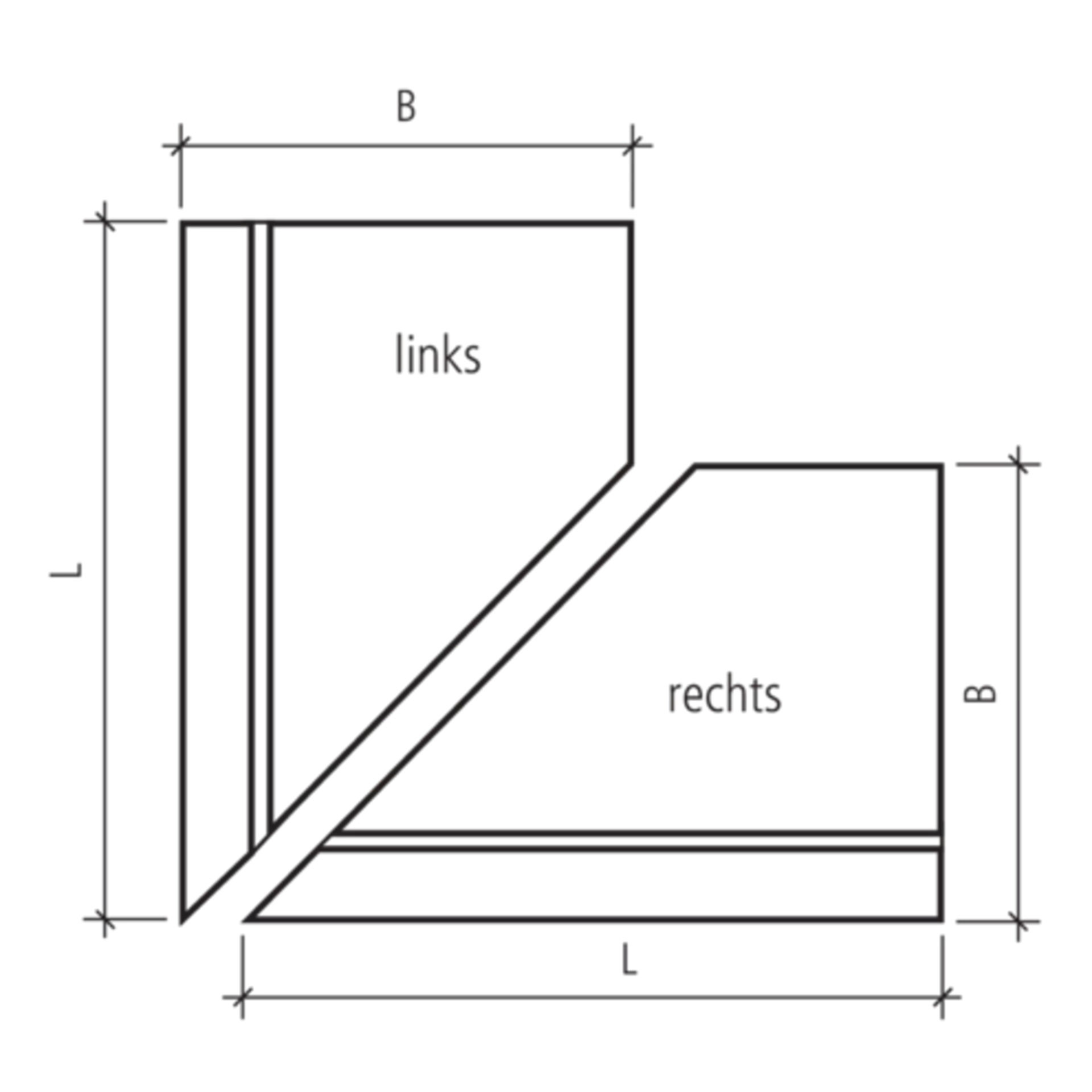

Pièces d'angle pour éléments en équerre EXACTA® lisses

Produit : M8002
Les éléments en équerre représentent la manière la plus simple de soutenir des talus verticalement. C’est pourquoi ils sont utilisés des milliers de fois lorsqu’il s’agit de construire des murs de soutènement de manière précise et rationnelle. Le terrain au-dessus des éléments en équerre EXACTA® est carrossable sous certaines conditions de construction. Vous trouverez des informations détaillées sur les cas de charge dans le guide technique «Sécurisation de pentes». Avec leur surface lisse comme un coffrage et leur couleur grise neutre, les éléments en équerre sont également très agréables à regarder.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre intérieur D (cm)
Longeur L (cm)
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm)
Hauteur H (cm)
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm)
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm)
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha
m2/Pal
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 128684
Élément d'angle EXACTA 55/30 cm, L 99 cm
gauche, lisse, gris
Disponibilité Disponible
Numéro d'article 128684
Prix 221.00
Par pce
Groupe MM
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 30
Hauteur H (cm) 55
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm) 12
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 190
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 106174
Élément d'angle EXACTA 55/30 cm, L 99 cm
droite, lisse, gris
Disponibilité Disponible
Numéro d'article 106174
Prix 221.00
Par pce
Groupe MM
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 30
Hauteur H (cm) 55
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm) 12
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 190
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 130971
Élément d'angle EXACTA 80/45 cm, L 99 cm
gauche, lisse, gris
Disponibilité Disponible
Numéro d'article 130971
Prix 281.00
Par pce
Groupe MM
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 45
Hauteur H (cm) 80
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm) 12
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 279
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 113269
Élément d'angle EXACTA 80/45 cm, L 99 cm
droite, lisse, gris
Disponibilité Disponible
Numéro d'article 113269
Prix 281.00
Par pce
Groupe MM
Norme LE
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 45
Hauteur H (cm) 80
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm) 12
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 279
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 107258
Élément d'angle EXACTA 105/60 cm L 99 cm
gauche, lisse, gris
Disponibilité Disponible
Numéro d'article 107258
Prix 355.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 60
Hauteur H (cm) 105
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm) 12
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 365
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 129101
Élément d'angle EXACTA 105/60 cm L 99 cm
droite, lisse, gris
Disponibilité Disponible
Numéro d'article 129101
Prix 355.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 60
Hauteur H (cm) 105
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm)
Épaisseur du fond t1 (cm) 12
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 365
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 133158
Élément d'angle EXACTA 130/70 cm, L 99 cm
gauche, lisse, gris
Disponibilité Disponible
Numéro d'article 133158
Prix 406.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 70
Hauteur H (cm) 130
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 17
Épaisseur du fond t1 (cm) 14.3
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 500
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 105866
Élément d'angle EXACTA 130/70 cm, L 99 cm
droite, lisse, gris
Disponibilité Disponible
Numéro d'article 105866
Prix 406.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 70
Hauteur H (cm) 130
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 17
Épaisseur du fond t1 (cm) 14.3
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 500
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 108509
Élément d'angle EXACTA 155/85 cm L 99 cm
gauche, lisse, gris
Disponibilité Disponible
Numéro d'article 108509
Prix 498.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 85
Hauteur H (cm) 155
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 17
Épaisseur du fond t1 (cm) 13.5
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 579
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 108790
Élément d'angle EXACTA 155/85 cm L 99 cm
droite, lisse, gris
Disponibilité Disponible
Numéro d'article 108790
Prix 498.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 85
Hauteur H (cm) 155
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 17
Épaisseur du fond t1 (cm) 13.5
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 579
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 113864
Élément d'angle EXACTA 180/77 cm, L 99 cm
gauche, lisse, gris
Disponibilité Disponible
Numéro d'article 113864
Prix 755.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 77
Hauteur H (cm) 180
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 22
Épaisseur du fond t1 (cm) 14.8
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 718
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 115854
Élément d'angle EXACTA 180/77cm, L 99 cm
droite, lisse, gris
Disponibilité Disponible
Numéro d'article 115854
Prix 755.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 77
Hauteur H (cm) 180
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 22
Épaisseur du fond t1 (cm) 14.8
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 718
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Numéro d'article 121213
Élément d'angle EXACTA 205/77 cm, L 99 c
gauche, lisse, gris
Disponibilité Disponible
Numéro d'article 121213
Prix 840.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 77
Hauteur H (cm) 205
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 22
Épaisseur du fond t1 (cm) 14
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 785
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 71
Numéro d'article 107678
Élément d'angle EXACTA 205/77cm, L 99 cm
droite, lisse, gris
Disponibilité Disponible
Numéro d'article 107678
Prix 840.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
type
Diamètre intérieur D (cm)
Longeur L (cm) 99
Longeur l1 (cm)
Longeur variable L var. (mm)
Largeur B (cm) 77
Hauteur H (cm) 205
Hauteur h1 (cm)
Hauteur h3 (cm)
Epaisseur de paroi W (cm) 12
Epaisseur de paroi w1 (cm) 22
Épaisseur du fond t1 (cm) 14
Épaisseur du fond t2 (cm)
Rayon R (cm)
Consommation en béton BV
Angle alpha 45
m2/Pal
Poids kg/UV 785
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
Ligne de produits EXACTA<sup>®</sup>
Usine de production 71
Téléchargements
produktblatt-m8001-comoforte.pdf » wegleitung-betonhangsicherungen.pdf » M8000 Instructions de pose pour les éléments en équerre »
Liens
Déclaration des performances »
