Eléments en équerre ROZTEC® MIDI lisses

Produit : M8121
Les éléments en équerre ROZTEC® MIDI résistent aux charges des camions s’ils sont manipulés correctement. Leur forme facilite le déplacement avec des rayons.

Lorsqu’il s’agit de la capacité de charge, les éléments en équerre ROZTEC® MIDI font partie des produits de pointe. Utilisé pour sécuriser les pentes, le terrain au-dessus de ce type d’éléments en équerre est adapté aux charges générées par les camions, et ce sous certaines conditions de construction. Le déplacement des éléments en équerre ROZTEC® MIDI s’effectue facilement grâce aux boucles de déplacement intégrées.

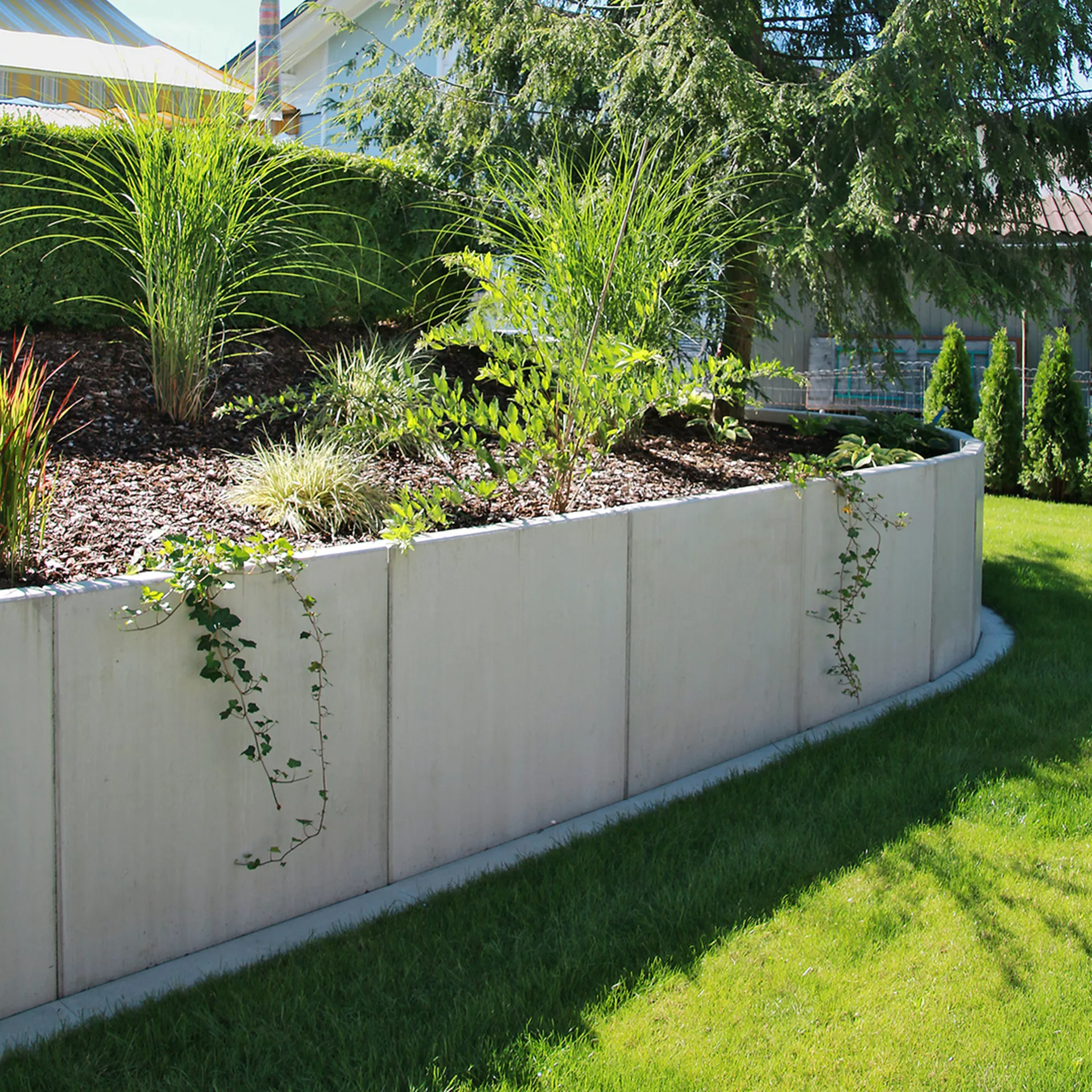

Utilisables de manière créative

Les différentes hauteurs de nos éléments en équerre ROZTEC® MIDI vous permettent d’utiliser les éléments en béton de manière créative dans l’aménagement de l’environnement. Ils peuvent assumer de multiples fonctions : Dans l’espace public, les éléments en équerre de la marque ROZTEC® MIDI servent de simples délimitations de places et de terrains ou de pierres de construction pour des parterres surélevés dans des parcs. Il en va de même pour l’environnement privé, où les panneaux de maçonnerie sont utilisés dans le jardin, sur les terrasses ou autour de la maison comme séparations ou composants design.

Formation de courbes vers l’intérieur et l’extérieur

Un grand avantage des éléments en équerre ROZTEC® MIDI résulte de leur forme. Les parois latérales et les plaques de base sont effilées vers l’arrière. Cela permet de former sans problème des courbes vers l’intérieur et l’extérieur. Les rayons peuvent être choisis presque à volonté, ce qui vous donne une grande flexibilité dans l’utilisation de ces éléments en équerre. De plus, notre programme de livraison comprend, outre les panneaux droits, des éléments d’angle pour des éléments en équerre PARCO®ROZTEC® MIDI pour la réalisation de coins.

Examiner impérativement la charge

Nous recommandons aux planificateurs, aux maîtres d’ouvrage et aux exécutants de vérifier précisément le type et la hauteur de la charge avant de poser les éléments en équerre. On distingue sept cas de charge standardisés par rapport au domaine d’application avec les dimensions de fondation correspondantes. Vous trouverez des informations détaillées sur les cas de charge et la mise en place conforme aux normes dans le guide technique Sécurisation de pentes en béton.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm)
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm)
Hauteur H (cm)
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Poids kg/UV
Numéro d'article 125853
Él. en équerre ROZTEC MIDI 50/30/30 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 125853
Prix 81.50
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 50
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 30
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 52
Numéro d'article 107601
Él. en équerre ROZTEC MIDI 100/30/30 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 107601
Prix 137.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 100
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 30
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 109
Numéro d'article 121060
Él. en équerre ROZTEC MIDI 200/30/30 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 121060
Prix 240.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 200
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 30
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 222
Numéro d'article 105479
Él. en équerre ROZTEC MIDI 50/30/50 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 105479
Prix 99.50
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 50
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 50
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 73
Numéro d'article 123983
Él. en équerre ROZTEC MIDI 100/30/50 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 123983
Prix 150.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 100
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 50
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 152
Numéro d'article 119045
Él. en équerre ROZTEC MIDI 200/30/50 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 119045
Prix 266.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 200
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 50
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 304
Numéro d'article 122107
Él. en équerre ROZTEC MIDI 50/45/75 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 122107
Prix 117.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 50
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 45
Hauteur H (cm) 75
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 114
Numéro d'article 101073
Él. en équerre ROZTEC MIDI 100/45/75 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 101073
Prix 188.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 100
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 45
Hauteur H (cm) 75
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 230
Numéro d'article 117598
Él. en équerre ROZTEC MIDI 200/45/75 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 117598
Prix 338.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 200
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 45
Hauteur H (cm) 75
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 469
Numéro d'article 115974
Él. en équerre ROZTEC MIDI 50/60/100 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 115974
Prix 162.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 50
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 60
Hauteur H (cm) 100
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 154
Numéro d'article 100139
Él. en équerre ROZTEC MIDI 100/60/100 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 100139
Prix 262.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 100
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 60
Hauteur H (cm) 100
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 315
Numéro d'article 136013
Él. en équerre ROZTEC MIDI 200/60/100 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 136013
Prix 469.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 200
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 60
Hauteur H (cm) 100
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 9
Épaisseur du fond t2
Epaisseur de paroi W (mm) 90
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71, 76
Poids kg/UV 645
Numéro d'article 120425
Él. en équerre ROZTEC MIDI 50/75/125 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 120425
Prix 197.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 50
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 75
Hauteur H (cm) 125
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 258
Numéro d'article 100610
Él. en équerre ROZTEC MIDI 100/75/125 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 100610
Prix 326.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 100
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 75
Hauteur H (cm) 125
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 557
Numéro d'article 114517
Él. en équerre ROZTEC MIDI 200/75/125 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 114517
Prix 595.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 200
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 75
Hauteur H (cm) 125
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 1159
Numéro d'article 122286
Él. en équerre ROZTEC MIDI 50/85/150 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 122286
Prix 293.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 50
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 85
Hauteur H (cm) 150
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 292
Numéro d'article 127778
Él. en équerre ROZTEC MIDI 100/85/150 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 127778
Prix 457.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 100
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 85
Hauteur H (cm) 150
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 631
Numéro d'article 132778
Él. en équerre ROZTEC MIDI 200/85/150 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 132778
Prix 835.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 200
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 85
Hauteur H (cm) 150
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 1324
Numéro d'article 134317
Él. en équerre ROZTEC MIDI 50/105/175 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 134317
Prix 328.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 50
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 105
Hauteur H (cm) 175
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 321
Numéro d'article 130260
Él. en équerre ROZTEC MIDI 100/105/175 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 130260
Prix 540.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 100
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 105
Hauteur H (cm) 175
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 714
Numéro d'article 128752
Él. en équerre ROZTEC MIDI 200/105/175 cm
armé, chanfreiné, lisse, gris
Disponibilité
Numéro d'article 128752
Prix 970.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 200
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 105
Hauteur H (cm) 175
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface lisse
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits ROZTEC<sup>®</sup>
Usine de production 16, 71
Poids kg/UV 1490
Téléchargements
produktblatt-m8121-roztec-midi.pdf » wegleitung-betonhangsicherungen.pdf » M8000 Instructions de pose pour les éléments en équerre »
Liens
Déclaration des performances » Guide des expositions »
