Eléments en équerre EXACTA® sablés

Produit : M8005

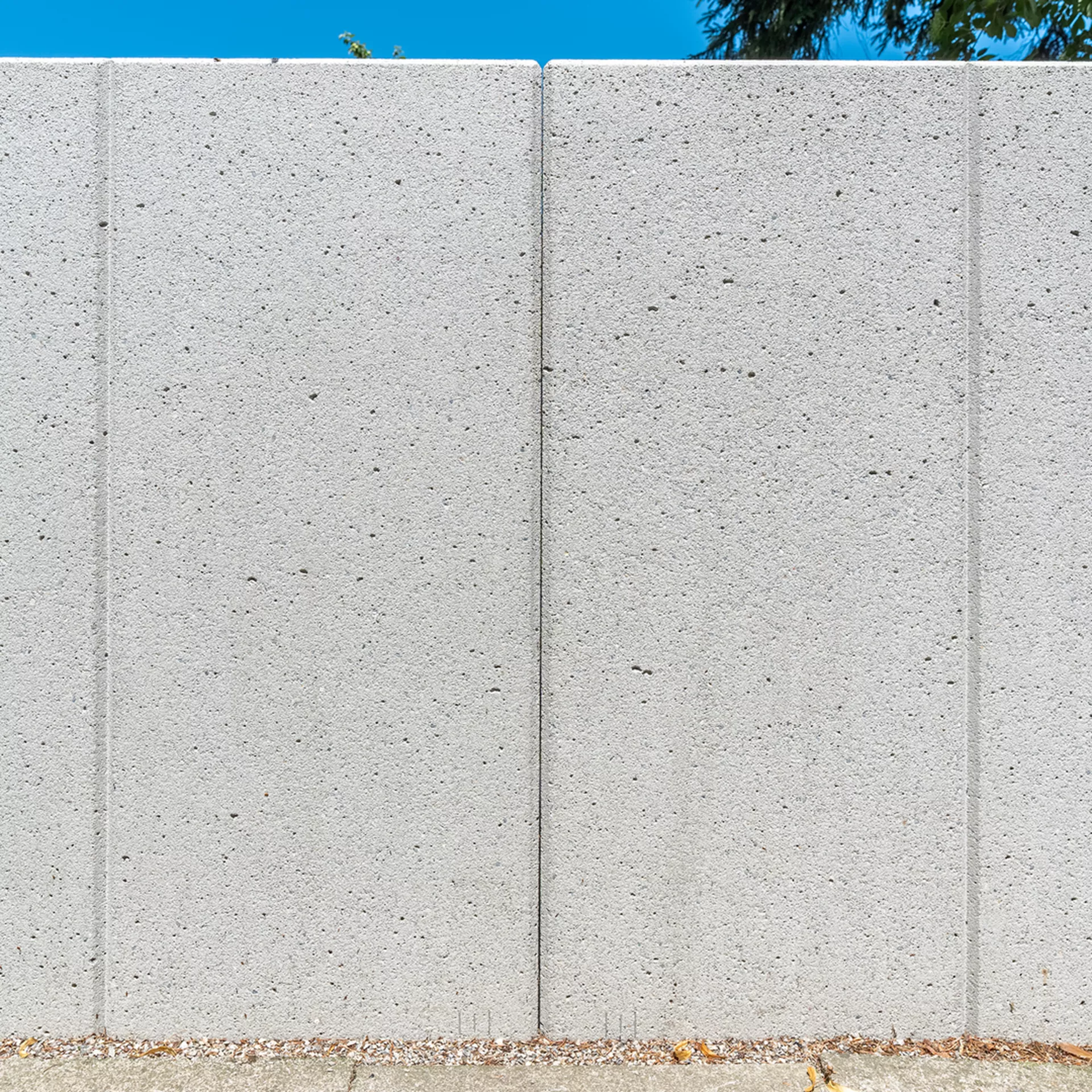

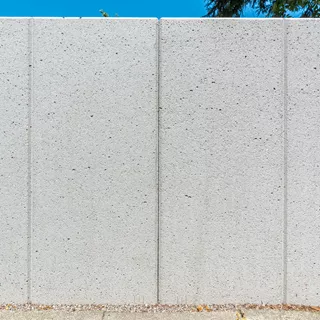

Les murs de soutènement, les talus verticaux ou les protections de pente peuvent être réalisés rapidement et facilement avec les éléments en équerre EXACTA®, ou les panneaux de maçonnerie EXACTA®, comme on les appelle volontiers. Les éléments en équerre se distinguent par leur forme. Lors de la pose, la semelle est recouverte de matériau de remblayage et compacté, ce qui confère à l’ensemble de l’élément la stabilité et la solidité souhaitées. Les éléments en équerre EXACTA® sont disponibles en diverses dimensions, ce qui permet de réaliser facilement des terrasses et des gradins.

Des éléments d’angle adaptés
Les angles peuvent être réalisés facilement et sans effort supplémentaire grâce aux éléments en équerres EXACTA® sablés.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm)
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm)
Hauteur H (cm)
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1
Épaisseur du fond t2
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Poids kg/UV
Numéro d'article 121800
Eléments en équerre EXACTA 55/ 30 cm,L 49
Type 1, sablé, gris
Disponibilité
Numéro d'article 121800
Prix 163.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 49
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 55
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 12
Épaisseur du fond t2
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm)
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 99
Numéro d'article 106083
Eléments en équerre EXACTA 55/ 30 cm,L 99
Type 1, sablé, gris
Disponibilité
Numéro d'article 106083
Prix 305.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 99
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 30
Hauteur H (cm) 55
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 12
Épaisseur du fond t2
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm)
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 206
Numéro d'article 111651
Eléments en équerre EXACTA 80/ 45 cm,L 49
Type 1, sablé, gris
Disponibilité
Numéro d'article 111651
Prix 232.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 49
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 45
Hauteur H (cm) 80
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 12
Épaisseur du fond t2
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm)
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 156
Numéro d'article 132111
Eléments en équerre EXACTA 80/ 45 cm,L 99
Type 1, sablé, gris
Disponibilité
Numéro d'article 132111
Prix 421.00
Par pce
Groupe MM
Norme LE
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 99
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 45
Hauteur H (cm) 80
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 12
Épaisseur du fond t2
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm)
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 308
Numéro d'article 138219
Eléments en équerre EXACTA 105/ 60 cm,L 49
Type 1, sablé, gris
Disponibilité
Numéro d'article 138219
Prix 294.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 49
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 60
Hauteur H (cm) 105
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 12
Épaisseur du fond t2
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm)
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 210
Numéro d'article 107863
Eléments en équerre EXACTA 105/ 60 cm,L 99
Type 1, sablé, gris
Disponibilité
Numéro d'article 107863
Prix 535.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 99
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 60
Hauteur H (cm) 105
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 12
Épaisseur du fond t2
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm)
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 429
Numéro d'article 133459
Eléments en équerre EXACTA 130/ 70 cm,L 49
Type 2, sablé, gris
Disponibilité
Numéro d'article 133459
Prix 342.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 49
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 70
Hauteur H (cm) 130
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 14.3
Épaisseur du fond t2 17
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 17
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 300
Numéro d'article 117014
Eléments en équerre EXACTA 130/ 70 cm,L 99
Type 2, sablé, gris
Disponibilité
Numéro d'article 117014
Prix 630.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 99
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 70
Hauteur H (cm) 130
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 14.3
Épaisseur du fond t2 17
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 17
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 620
Numéro d'article 137273
Eléments en équerre EXACTA 155/ 85 cm,L 49
Type 2, sablé, gris
Disponibilité
Numéro d'article 137273
Prix 412.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 49
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 85
Hauteur H (cm) 155
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 13.5
Épaisseur du fond t2 17
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 17
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 354
Numéro d'article 109664
Eléments en équerre EXACTA 155/ 85 cm,L 99
Type 2, sablé, gris
Disponibilité
Numéro d'article 109664
Prix 765.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 99
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 85
Hauteur H (cm) 155
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 13.5
Épaisseur du fond t2 17
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 17
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 730
Numéro d'article 126679
Eléments en équerre EXACTA 180/100 cm,L 49
Type 2, sablé, gris
Disponibilité
Numéro d'article 126679
Prix 565.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 49
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 100
Hauteur H (cm) 180
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 14.8
Épaisseur du fond t2 22
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 22
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 472
Numéro d'article 135761
Eléments en équerre EXACTA 180/100 cm,L 99
Type 2, sablé, gris
Disponibilité
Numéro d'article 135761
Prix 1'080.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 99
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 100
Hauteur H (cm) 180
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 14.8
Épaisseur du fond t2 22
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 22
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 11, 71
Poids kg/UV 972
Numéro d'article 116499
Eléments en équerre EXACTA 205/115 cm,L 49
Type 2, sablé, gris
Disponibilité
Numéro d'article 116499
Prix 650.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 49
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 115
Hauteur H (cm) 205
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 14
Épaisseur du fond t2 22
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 22
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 71
Poids kg/UV 519
Numéro d'article 123469
Eléments en équerre EXACTA 205/115 cm,L 99
Type 2, sablé, gris
Disponibilité
Numéro d'article 123469
Prix 1'200.00
Par pce
Groupe MM
Norme LE SN EN 15258
Couleur gris
Angle alpha
Consommation en béton BV
Diamètre intérieur D (cm)
Longeur L (mm) 99
Longeur l1 (cm)
Longeur variable L var.
Largeur B (mm) 115
Hauteur H (cm) 205
Hauteur h1 (cm)
Hauteur h3 (cm)
Rayon R (cm)
Épaisseur du fond t1 14
Épaisseur du fond t2 22
Epaisseur de paroi W (mm) 120
Epaisseur de paroi w1 (mm) 22
Surface sablé
Arêtes chanfreiné
Ergots
Armature armé
type
Ligne de produits EXACTA<sup>®</sup>
Usine de production 71
Poids kg/UV 1089
Téléchargements
produktblatt-m8001-comoforte.pdf » wegleitung-betonhangsicherungen.pdf » M8000 Instructions de pose pour les éléments en équerre »
Liens
Déclaration des performances »
