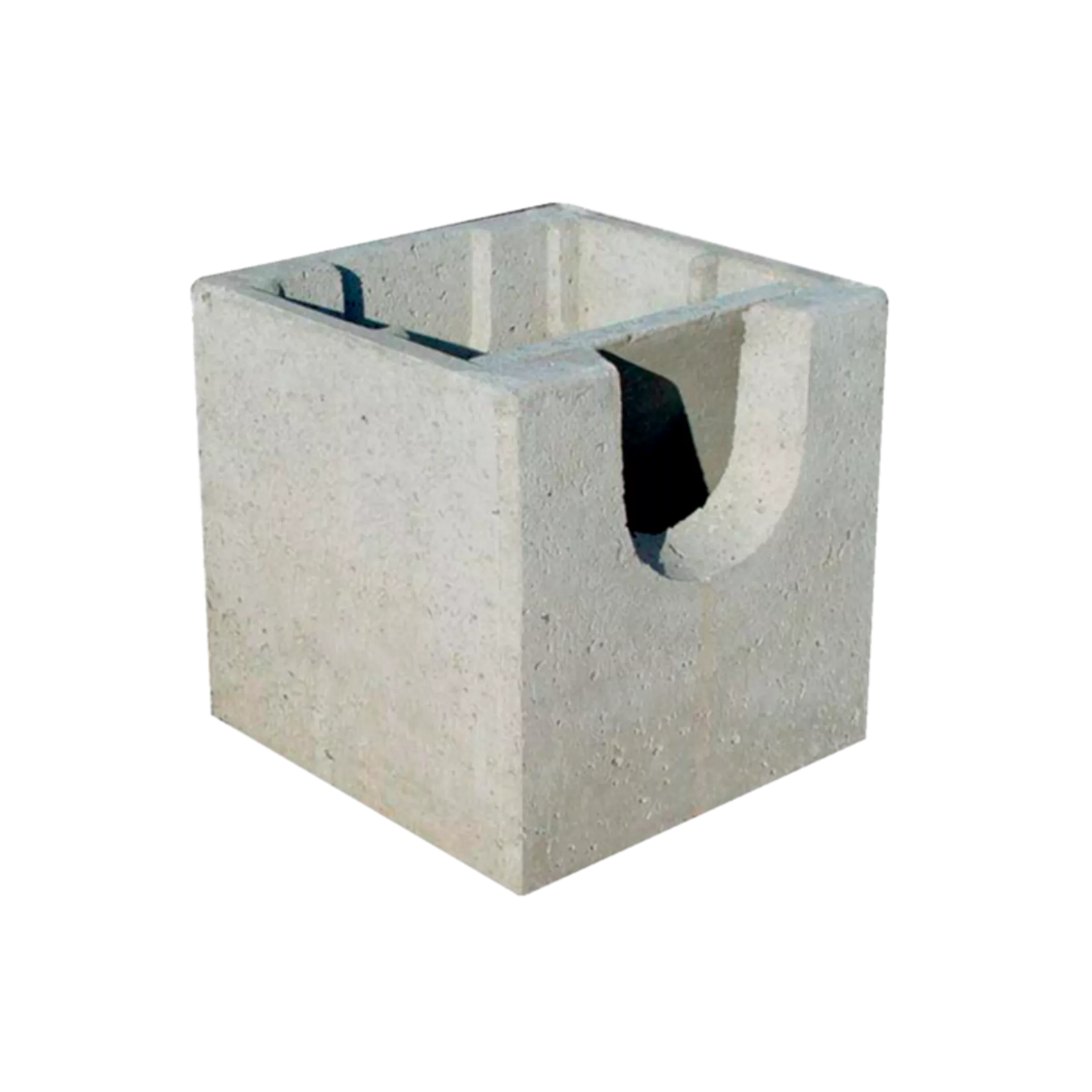

Dépotoir pour eaux pluviales, carré

Produit : H7006
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B
Largeur b1 (mm)
Hauteur H (mm)
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Poids kg/UV
Numéro d'article 124372
Sac à coupe-vent 30/30 cm
Disponibilité
Numéro d'article 124372
Prix 161.00
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 300
Longeur l1 (mm)
Largeur B 300
Largeur b1 (mm)
Hauteur H (mm) 400
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm) 140
Hauteur h3 (mm)
Largeur de lumière LW (mm) 16
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm) 50
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 16
Poids kg/UV 72
Numéro d'article 122730
Sac à coupe-vent 50/50 cm
Disponibilité
Numéro d'article 122730
Prix 269.00
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 500
Longeur l1 (mm)
Largeur B 500
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm) 160
Hauteur h3 (mm)
Largeur de lumière LW (mm) 18
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm) 50
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 16
Poids kg/UV 172
Numéro d'article 119758
Plateau 40/40/5, type 1, sans évidement
p.sac à coupe-vent 30/30, non carrossable
Disponibilité
Numéro d'article 119758
Prix 95.50
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 400
Longeur l1 (mm)
Largeur B 400
Largeur b1 (mm)
Hauteur H (mm) 50
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type 1
Ligne de produits
Usine de production 16
Poids kg/UV 16
Numéro d'article 127606
Plateau 40/40/5, type 3, avec évidement
p.sac à coupe-vent 30/30, non carrossable
Disponibilité
Numéro d'article 127606
Prix 95.50
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 400
Longeur l1 (mm) 120
Largeur B 400
Largeur b1 (mm) 180
Hauteur H (mm) 50
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type 3
Ligne de produits
Usine de production 16
Poids kg/UV 14
Numéro d'article 100698
Plateau 40/40/5, type 4, avec évidement
p.sac à coupe-vent 30/30, non carrossable
Disponibilité
Numéro d'article 100698
Prix 95.50
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 400
Longeur l1 (mm) 120
Largeur B 400
Largeur b1 (mm) 180
Hauteur H (mm) 50
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Largeur de lumière LW (mm) 12
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type 4
Ligne de produits
Usine de production 16
Poids kg/UV 12
Numéro d'article 128378
Plateau 40/40/5 pour sac à coupe-vent
30/30, incl. couvercle FASA fig. 650-21
Disponibilité
Numéro d'article 128378
Prix 180.00
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 400
Longeur l1 (mm) 210
Largeur B 400
Largeur b1 (mm) 210
Hauteur H (mm) 50
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type 5
Ligne de produits
Usine de production 16
Poids kg/UV 12
Numéro d'article 139738
Plateau 60/60/14 pour sac à coupe-vent
brut,incl.couvercle BGS fig.915-02, A15
Disponibilité
Numéro d'article 139738
Prix 800.00
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 600
Longeur l1 (mm) 310
Largeur B 600
Largeur b1 (mm) 310
Hauteur H (mm) 140
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type 6
Ligne de produits
Usine de production 16
Poids kg/UV 93
Numéro d'article 118129
Plateau 60/60/14 pour sac à coupe-vent
fini,incl.couvercle BGS fig.915-02, A15
Disponibilité
Numéro d'article 118129
Prix 800.00
Par pce
Groupe HL
Norme LE
Couleur
Consommation en béton BV
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 600
Longeur l1 (mm) 310
Largeur B 600
Largeur b1 (mm) 310
Hauteur H (mm) 140
Hauteur nominale pour section ovoïde HN (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Diamètre extérieur OD (mm)
Diamètre extérieur OD2
Poids P
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Epaisseur de paroi w1 (mm)
Epaisseur de paroi w2 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Surface
Arêtes
Ergots
Armature
type 6
Ligne de produits
Usine de production 16
Poids kg/UV 93
Remarque
  • Plateau 40/40 cm pour dépotoir eaux pluviales, carré 30/30 cm, grille 21/21 cm.
  • Plateau 60/60 cm pour dépotoir eaux pluviales, carré 50/50 cm; grille 31/31 cm.
  • Plateau avec raccord au revêtement = hauteur béton 11 cm
  • Plateau 40/40/cm: FASA figure 650-21
Etendue de la livraison
  • Regard avec cadre en fonte et grille en fonte.
