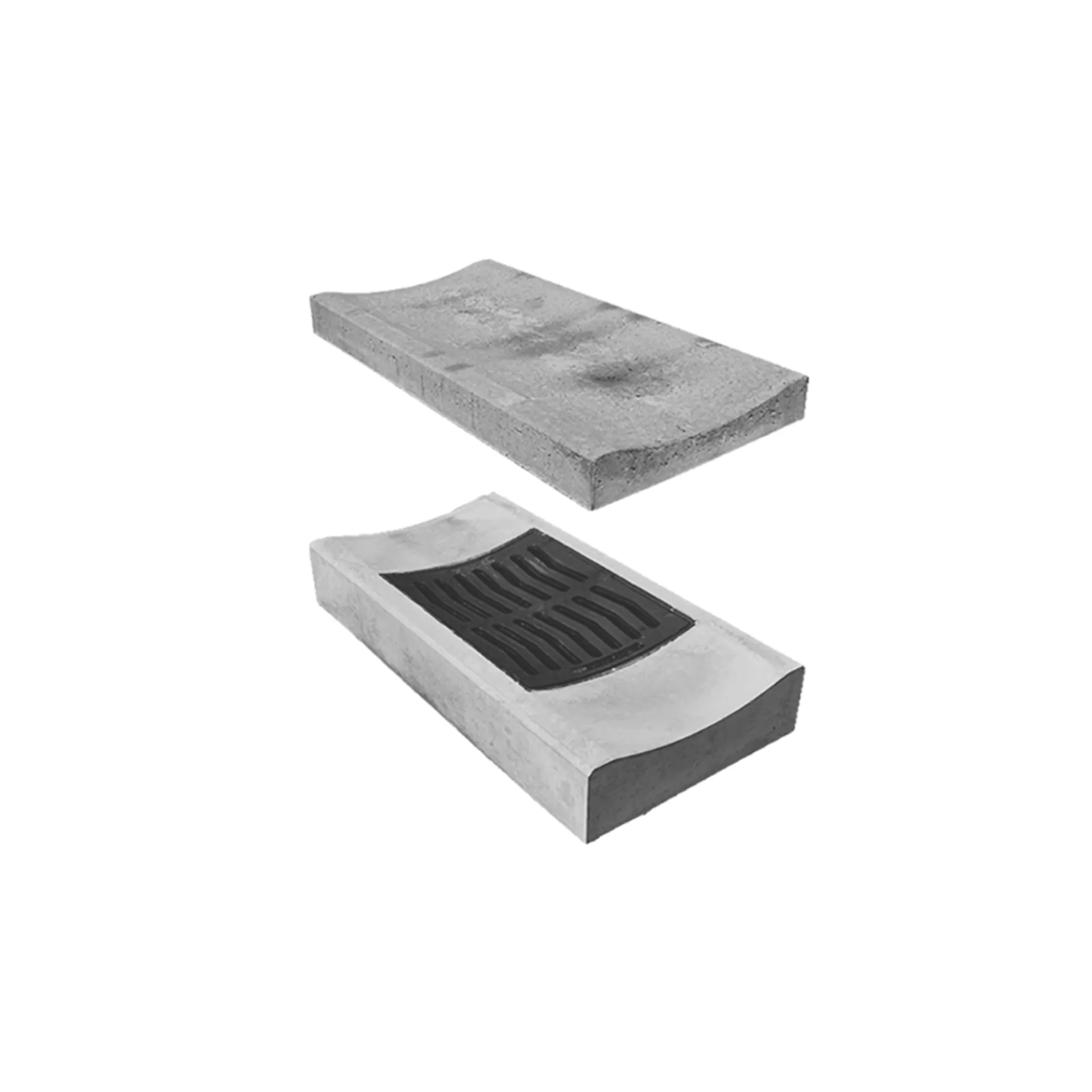

Rigole d'écoulement

Produit : F1501
Les rigoles d'écoulement sont utilisés principalement dans la construction de routes et de chemins. Ils servent à encadrer et à stabiliser les chaussées et les trottoirs. Les rigoles d'écoulement sans grille en fonte intégrée peuvent être utilisés sans problème avec des fondations adéquates, jusqu'à la classe de charge D400. Pour les rigoles d'écoulement avec grille en fonte, la classe de charge dépend de la grille en fonte installée.
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Poids kg/UV
Numéro d'article 111050
Rigole Sélection 1000/300/120 mm
Disponibilité
Numéro d'article 111050
Prix 92.00
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 300
Largeur b1 (mm) 40
Hauteur H (mm) 120
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 146
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 14
Poids kg/UV 72
Numéro d'article 107823
Rigole d'écoulement Sélection, C250
1000/500/150mm, sans fonte
Disponibilité
Numéro d'article 107823
Prix 170.00
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 500
Largeur b1 (mm) 50
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 120
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 14
Poids kg/UV 153
Numéro d'article 101522
Rigole d'écoulement Sélection, C 250
1000/500/100 mm, sans fonte
Disponibilité
Numéro d'article 101522
Prix 159.00
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 500
Largeur b1 (mm) 50
Hauteur H (mm) 100
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 14
Poids kg/UV 95
Numéro d'article 106241
Rigole Sélection 1000/700/150 mm
Disponibilité
Numéro d'article 106241
Prix 233.00
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 700
Largeur b1 (mm) 80
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 94
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 14
Poids kg/UV 200
Numéro d'article 125350
Rigole d'écoulement Sélec. 1000/500/150mm
C 250, avec fonte, BGS Fig. 670
Disponibilité
Numéro d'article 125350
Prix 1'040.00
Par pce
Groupe FD
Norme LE
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 500
Largeur b1 (mm) 50
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 120
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 14
Poids kg/UV 160
Numéro d'article 131580
Rigole 1000/700/150, type 5.2
av. fonte BGS Fig. 670, C250
Disponibilité
Numéro d'article 131580
Prix 1'090.00
Par pce
Groupe FD
Norme LE
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 700
Largeur b1 (mm) 80
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 94
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 14
Poids kg/UV 220
Numéro d'article 101237
Rigole d'écoulement type K12
100/30/12 cm
Disponibilité
Numéro d'article 101237
Prix 69.50
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 300
Largeur b1 (mm) 40
Hauteur H (mm) 120
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 146
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 99
Poids kg/UV 72
Numéro d'article 134715
Rigole d'écoulement type H9
100/50/9 cm
Disponibilité
Numéro d'article 134715
Prix 83.00
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 500
Largeur b1 (mm) 40
Hauteur H (mm) 90
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 60
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 99
Poids kg/UV 95
Numéro d'article 105820
Rigole d'écoulement type H12, A15
100/50/12 cm
Disponibilité
Numéro d'article 105820
Prix 83.00
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 500
Largeur b1 (mm) 40
Hauteur H (mm) 120
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 400
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 70
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 99
Poids kg/UV 110
Numéro d'article 114436
Rigole d'écoulement type H16
100/50/16 cm
Disponibilité
Numéro d'article 114436
Prix 94.50
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 500
Largeur b1 (mm) 40
Hauteur H (mm) 160
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 130
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 99
Poids kg/UV 180
Numéro d'article 135029
Rigole d'écoulement type G13
100/70/13 cm
Disponibilité
Numéro d'article 135029
Prix 93.00
Par pce
Groupe FD
Norme LE
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 700
Largeur b1 (mm) 70
Hauteur H (mm) 130
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 1260
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 90
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 99
Poids kg/UV 180
Numéro d'article 117563
Rigole d'écoulement 100/50/16 cm, BK B 125
Type H16, y compris grille en fonte
Disponibilité
Numéro d'article 117563
Prix 1'180.00
Par pce
Groupe FD
Norme LE
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 500
Largeur b1 (mm) 40
Hauteur H (mm) 160
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 682
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 130
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 99
Poids kg/UV 180
Numéro d'article 129757
Rigole d'écoulement type G13, A15
100/70/16 cm, avec grille fonte bombée
Disponibilité
Numéro d'article 129757
Prix 1'350.00
Par pce
Groupe FD
Norme LE SN EN 1340
Couleur gris
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 700
Largeur b1 (mm) 70
Hauteur H (mm) 160
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R 1260
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1 90
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 99
Poids kg/UV 180
Téléchargements
Instructions de pose rigoles d'écoulement »
Liens
Déclaration des performances »
