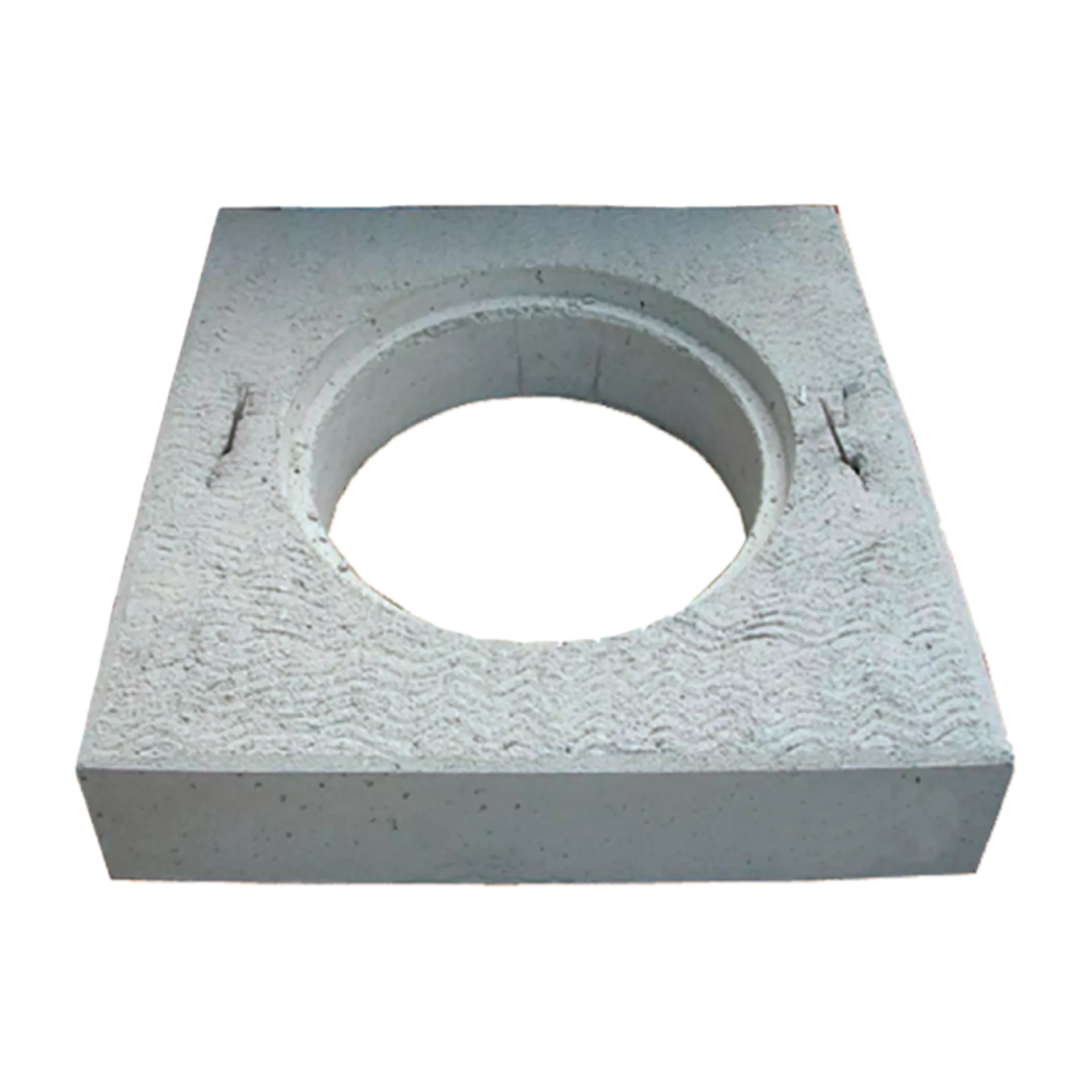

Cadre de regard en béton

Produit : F3027
sans couvercle en fonte
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
Classe de charge BK
Diamètre intérieur D(mm)
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h2 (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production
Poids kg/UV
Numéro d'article 117907
Cadre de regard, 1000/1000/150 mm, C250
type 442A, sans fonte, centré
Disponibilité
Numéro d'article 117907
Prix 374.00
Par pce
Groupe FD
Norme LE
Couleur
Classe de charge BK C250
Diamètre intérieur D(mm) 600
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 1000
Largeur b1 (mm) 200
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm) 40
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 16
Poids kg/UV 200
Numéro d'article 133746
Cadre de regard, 1000/1000/200 mm, D400
type 442B, sans fonte, centré
Disponibilité
Numéro d'article 133746
Prix 499.00
Par pce
Groupe FD
Norme LE
Couleur
Classe de charge BK D400
Diamètre intérieur D(mm) 600
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1000
Longeur l1 (mm) 200
Largeur de lumière LW2
Largeur B 1000
Largeur b1 (mm) 200
Hauteur H (mm) 200
Hauteur h2 (mm)
Hauteur h1 (mm) 50
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 16
Poids kg/UV 282
Numéro d'article 113038
Cadre de regard, 1200/1200/150 mm, C250
type 443A, sans fonte, centré
Disponibilité
Numéro d'article 113038
Prix 535.00
Par pce
Groupe FD
Norme LE
Couleur
Classe de charge BK C250
Diamètre intérieur D(mm) 600
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1200
Longeur l1 (mm)
Largeur de lumière LW2
Largeur B 1200
Largeur b1 (mm) 300
Hauteur H (mm) 150
Hauteur h2 (mm)
Hauteur h1 (mm) 35
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 16
Poids kg/UV 423
Numéro d'article 111879
Cadre de regard, 1200/1200/200 mm, D400
type 443B, sans fonte, centré
Disponibilité
Numéro d'article 111879
Prix 710.00
Par pce
Groupe FD
Norme LE
Couleur
Classe de charge BK D400
Diamètre intérieur D(mm) 600
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1200
Longeur l1 (mm) 250
Largeur de lumière LW2
Largeur B 1200
Largeur b1 (mm) 300
Hauteur H (mm) 200
Hauteur h2 (mm)
Hauteur h1 (mm) 60
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 16
Poids kg/UV 456
Numéro d'article 138277
Cadre de regard, 1200/1200/200 mm, D400
type 443C, sans fonte, excentré
Disponibilité
Numéro d'article 138277
Prix 710.00
Par pce
Groupe FD
Norme LE
Couleur
Classe de charge BK D400
Diamètre intérieur D(mm) 600
Diamètre intérieur d1
Diamètre nominal DN (mm)
Longeur L (mm) 1200
Longeur l1 (mm) 250
Largeur de lumière LW2
Largeur B 1200
Largeur b1 (mm) 420
Hauteur H (mm) 200
Hauteur h2 (mm)
Hauteur h1 (mm) 60
Hauteur h3 (mm)
Hauteur variable H var (mm)
Largeur de lumière LW (mm)
Ouverture de maille MW
Ouverture nominale NW (mm)
Diamètre extérieur OD (mm)
Rayon R
Charge de roue RL (to)
Largeur intérieure de la fente SW
Épaisseur du fond t1
Epaisseur de paroi W (mm)
Surface
Arêtes
Ergots
Armature
type
Ligne de produits
Usine de production 16
Poids kg/UV 466
Produits complémentaires
  • Couvercles/grilles en fonte adaptés aux types 442, 443 pour CL B125:
  • Nottaris: Fig. 21B-60, 21H-60, 21SL-60, 21P-60, 55-60
  • Couvercles/grilles en fonte adaptés aux types 443 pour CL C250:
  • Nottaris: Fig. 29A, 1200-60, 1210-60, 2200- 60, 2210-60, 2500-60, 2510-60, 2600-60, 2610-60, 56A-60, 57-60
  • BGS: Fig. 190-60, 194-60, 480-60B, 490-60B, 636-60
  • Couvercles adaptés aux types 442 pour CL C250:
  • Nottaris: Fig 4-60, 3200-60, 3210-60
Etendue de la livraison
  • Tous les types excluent les couvercles/grilles en fonte.
