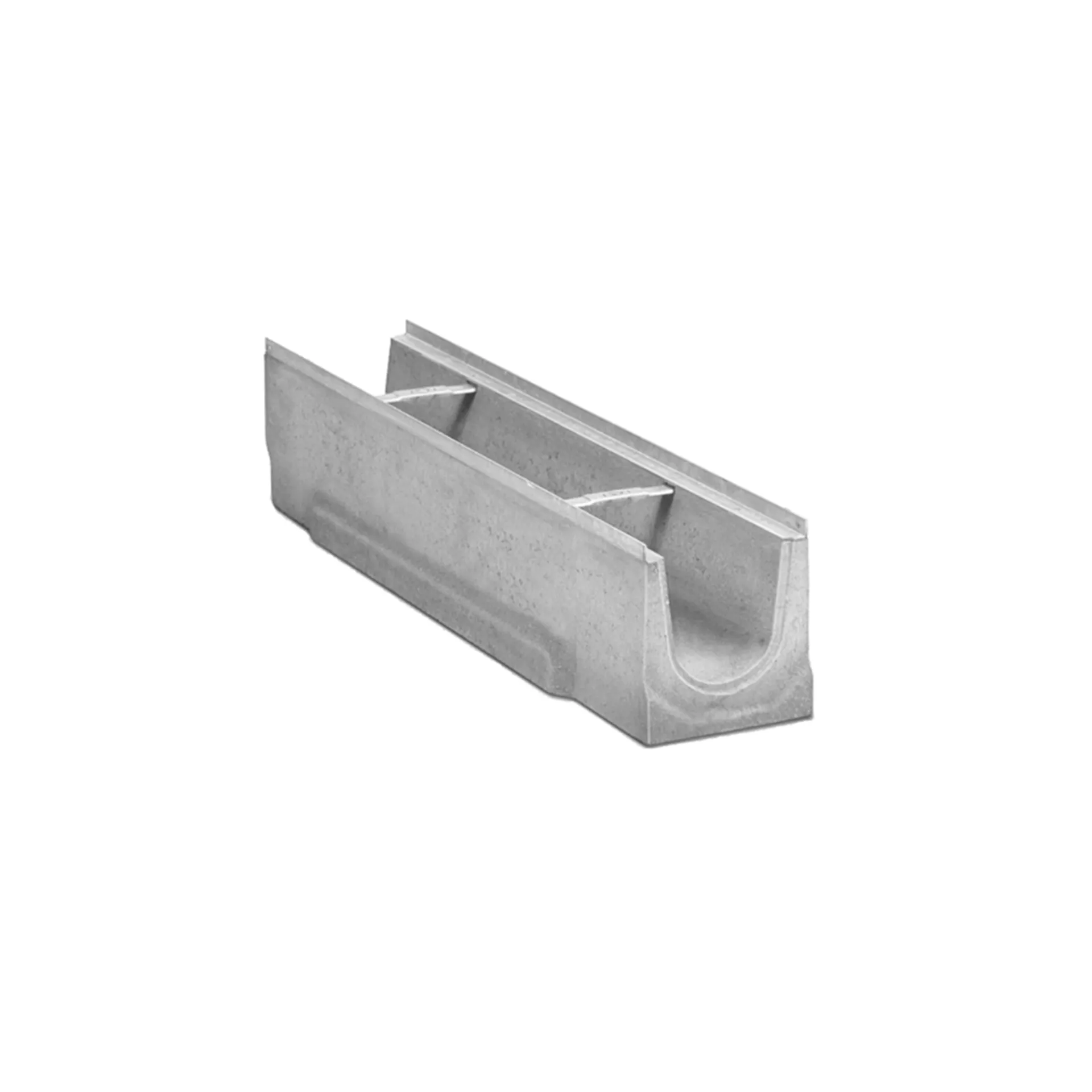

BIRCOlight® Rinnen NW 100 AS

Produkt: F0411

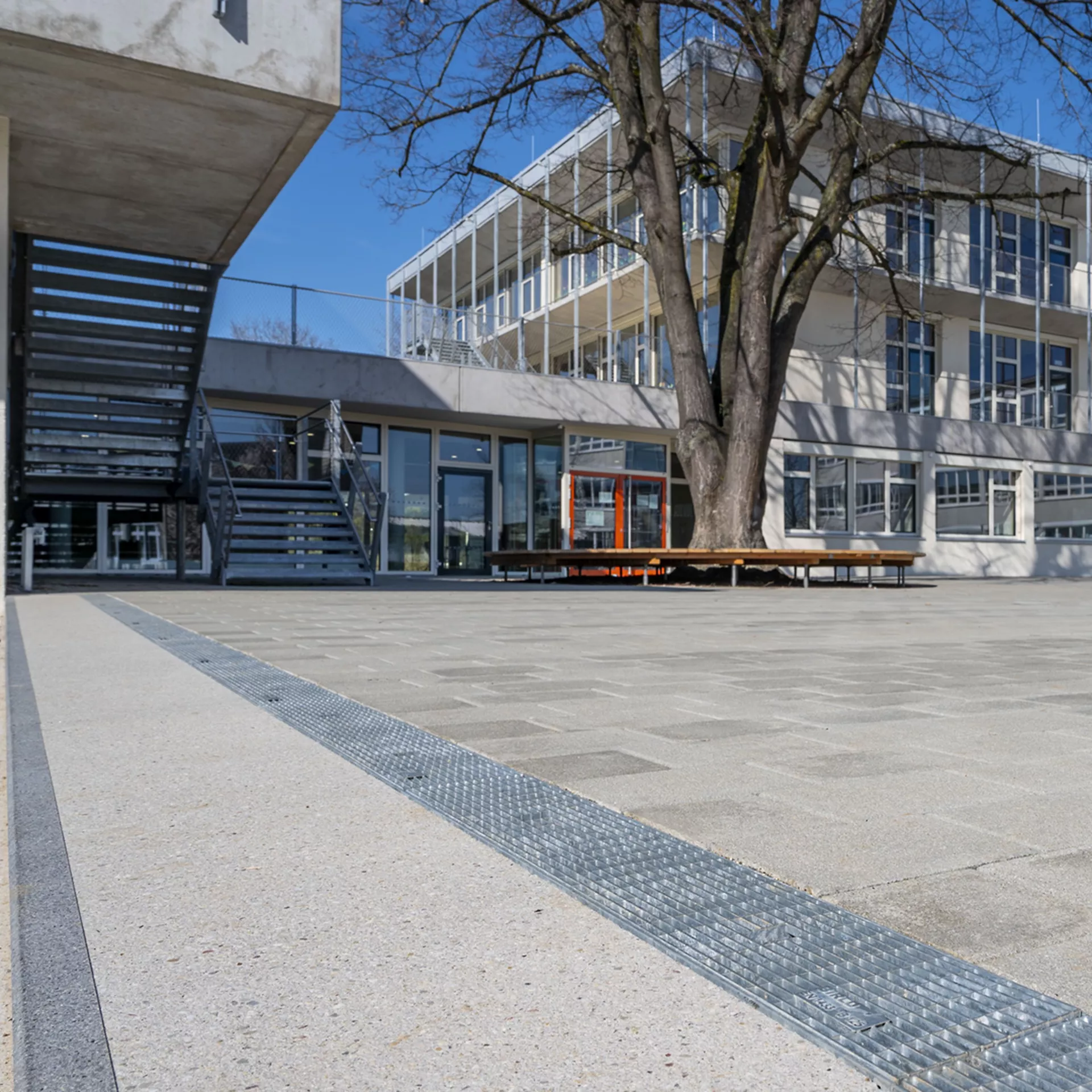

Entwässerungsrinnen aus Beton und Flachrinnen. Moderne Gestaltung - perfektes Handling zur Oberflächenentwässerung oder an der Fassade.

Eine Oberflächen-Entwässerung mit BIRCOlight® lässt sich harmonisch in jedes Architekturkonzept integrieren. BIRCOlight® eignet sich besonders für den Landschaftsbau oder die städtebauliche Gestaltung von Plätzen mit hochwertigen Oberflächen. Sein attraktives Abdeckungsprogramm kann zum prägenden Element in der Stadt- oder Platzgestaltung werden und bietet darüber hinaus genügend Belastungsreserven auch bei hohem Verkehrsaufkommen.
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Stk./Pal.
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 109861
BIRCOlight Flachrinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 21 ohne Gefälle BK C 250
L 1000 mm B 165 mm H 80 mm
Verfügbarkeit
Artikelnummer 109861
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 21
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 165
Breite b1 (mm)
Höhe H (mm) 80
Höhe h2 (mm)
Höhe h1 (mm) 30
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 40
Gewicht kg/VE 20.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 136609
BIRCOlight Flachrinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 22 ohne Gefälle BK C 250
L 1000 mm B 165 mm H 100 mm
Verfügbarkeit
Artikelnummer 136609
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 22
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 165
Breite b1 (mm)
Höhe H (mm) 100
Höhe h2 (mm)
Höhe h1 (mm) 50
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 40
Gewicht kg/VE 24.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 105212
BIRCOlight Flachrinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 23 ohne Gefälle BK C 250
L 1000 mm B 165 mm H 120 mm
Verfügbarkeit
Artikelnummer 105212
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 23
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 165
Breite b1 (mm)
Höhe H (mm) 120
Höhe h2 (mm)
Höhe h1 (mm) 70
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 30
Gewicht kg/VE 25.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 117140
BIRCOlight Flachrinne NW 100 AS SZ
Typ 21.1 ohne Gefälle BK C 250
L 1000 mm B 165 mm H 80 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 117140
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 21.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 165
Breite b1 (mm)
Höhe H (mm) 80
Höhe h2 (mm)
Höhe h1 (mm) 30
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 40
Gewicht kg/VE 19.6
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 126627
BIRCOlight Flachrinne NW 100 AS SZ
Typ 22.1 ohne Gefälle BK C 250
L 1000 mm B 165 mm H 100 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 126627
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 22.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 165
Breite b1 (mm)
Höhe H (mm) 100
Höhe h2 (mm)
Höhe h1 (mm) 50
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 40
Gewicht kg/VE 23.6
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 133877
BIRCOlight Flachrinne NW 100 AS SZ
Typ 23.1 ohne Gefälle BK C 250
L 1000 mm B 165 mm H 120 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 133877
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 23.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 165
Breite b1 (mm)
Höhe H (mm) 120
Höhe h2 (mm)
Höhe h1 (mm) 70
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 30
Gewicht kg/VE 25.1
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 113105
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 1 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 155 - 160 mm
Verfügbarkeit
Artikelnummer 113105
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 155
Höhe h2 (mm) 100
Höhe h1 (mm) 160
Höhe h3 (mm) 105
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 36
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 103314
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 2 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 160 - 165 mm
Verfügbarkeit
Artikelnummer 103314
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 160
Höhe h2 (mm) 105
Höhe h1 (mm) 165
Höhe h3 (mm) 110
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 37
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 127189
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 3 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 165 - 170 mm
Verfügbarkeit
Artikelnummer 127189
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 3
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 165
Höhe h2 (mm) 110
Höhe h1 (mm) 170
Höhe h3 (mm) 115
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 38.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 118097
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 4 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 170 - 175 mm
Verfügbarkeit
Artikelnummer 118097
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 4
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 170
Höhe h2 (mm) 115
Höhe h1 (mm) 175
Höhe h3 (mm) 120
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 39.3
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 101913
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 5 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 175 - 180 mm
Verfügbarkeit
Artikelnummer 101913
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 5
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 175
Höhe h2 (mm) 120
Höhe h1 (mm) 180
Höhe h3 (mm) 125
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 39.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 125122

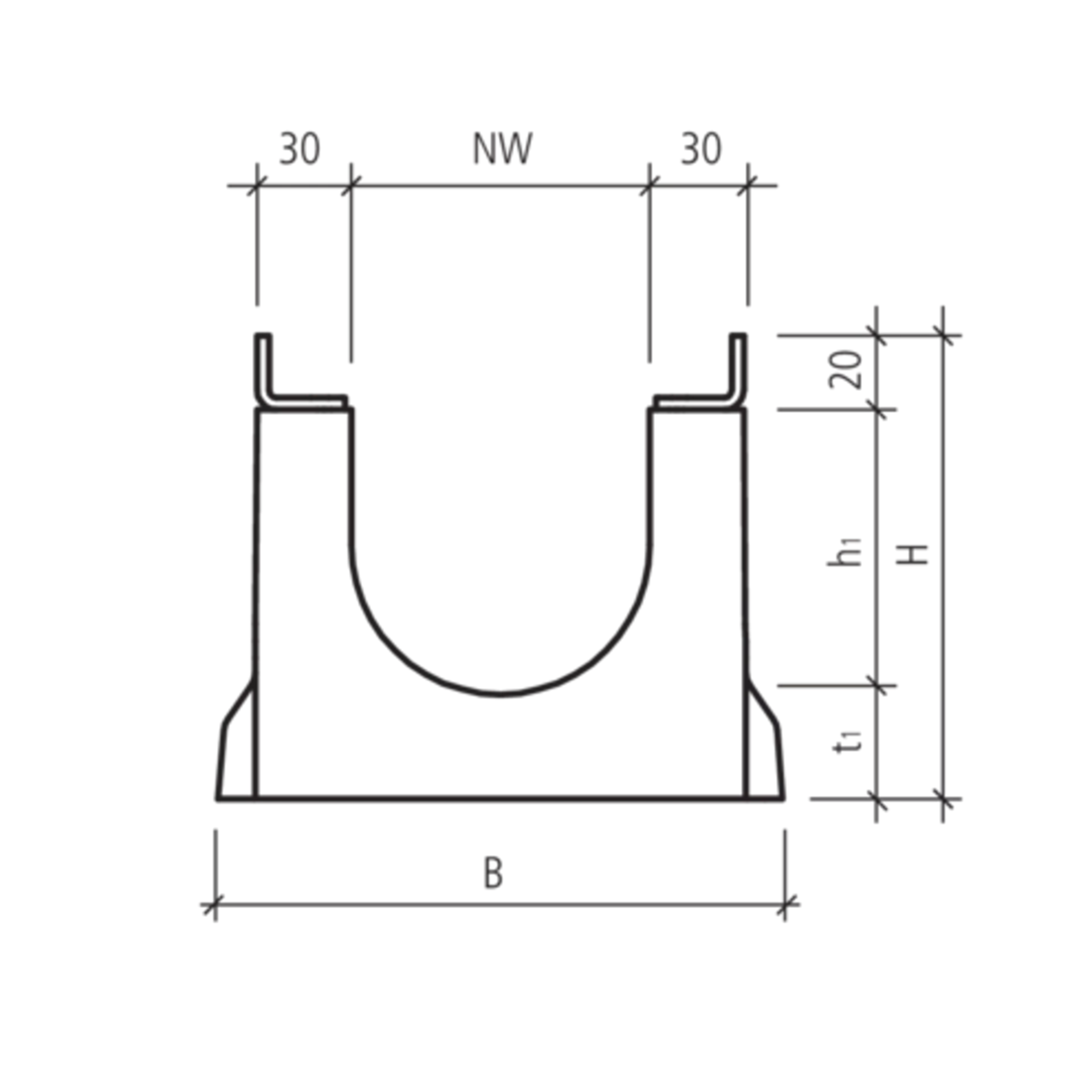

BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge

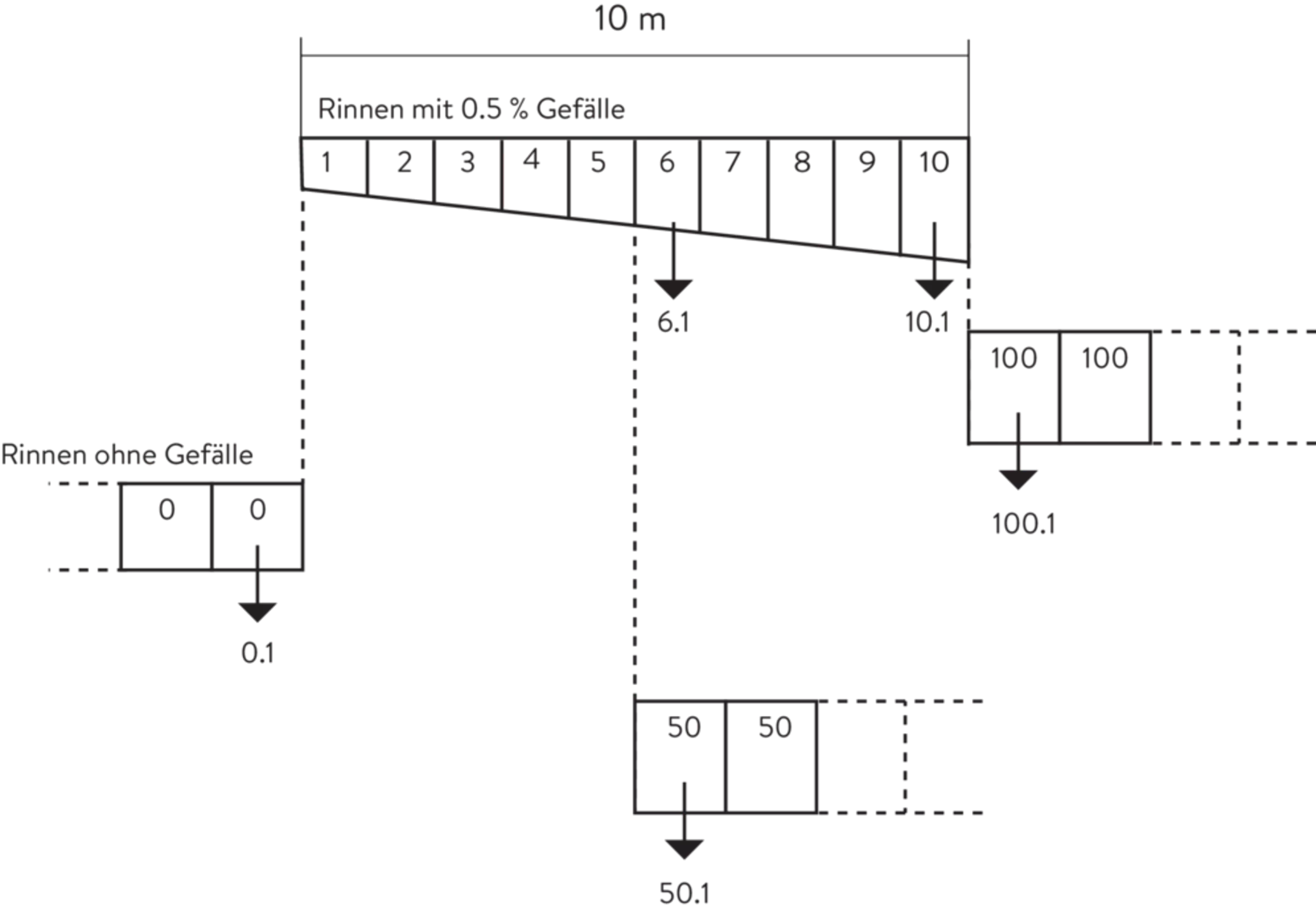

Typ 6 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 180 - 185 mm
Verfügbarkeit
Artikelnummer 125122
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 6
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm) 125
Höhe h1 (mm) 185
Höhe h3 (mm) 130
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 40.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 134540
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 7 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 185 - 190 mm
Verfügbarkeit
Artikelnummer 134540
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 7
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 185
Höhe h2 (mm) 130
Höhe h1 (mm) 190
Höhe h3 (mm) 135
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 41.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 139973
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 8 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 190 - 195 mm
Verfügbarkeit
Artikelnummer 139973
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 8
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 190
Höhe h2 (mm) 135
Höhe h1 (mm) 195
Höhe h3 (mm) 140
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 41.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 110452
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 9 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 195 - 200 mm
Verfügbarkeit
Artikelnummer 110452
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 9
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 195
Höhe h2 (mm) 140
Höhe h1 (mm) 200
Höhe h3 (mm) 145
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 42.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 111946
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 10 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 200 - 205 mm
Verfügbarkeit
Artikelnummer 111946
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 10
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 200
Höhe h2 (mm) 145
Höhe h1 (mm) 205
Höhe h3 (mm) 150
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 42.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 104528
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 11 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 205 - 210 mm
Verfügbarkeit
Artikelnummer 104528
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 11
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 205
Höhe h2 (mm) 150
Höhe h1 (mm) 210
Höhe h3 (mm) 155
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 43.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 117159
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 12 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 210 - 215 mm
Verfügbarkeit
Artikelnummer 117159
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 12
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 210
Höhe h2 (mm) 155
Höhe h1 (mm) 215
Höhe h3 (mm) 160
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 44.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 123085
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 13 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 215 - 220 mm
Verfügbarkeit
Artikelnummer 123085
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 13
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 215
Höhe h2 (mm) 160
Höhe h1 (mm) 220
Höhe h3 (mm) 165
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 44.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 131456
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 14 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 220 - 225 mm
Verfügbarkeit
Artikelnummer 131456
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 14
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 220
Höhe h2 (mm) 165
Höhe h1 (mm) 225
Höhe h3 (mm) 170
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 45.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 130815
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 15 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 225 - 230 mm
Verfügbarkeit
Artikelnummer 130815
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 15
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 225
Höhe h2 (mm) 170
Höhe h1 (mm) 230
Höhe h3 (mm) 175
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 45.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 101973
BIRCOlight Rinne NW 100 AS SZ
Typ 6.1 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 180 - 185 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 101973
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 6.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm) 125
Höhe h1 (mm) 185
Höhe h3 (mm) 130
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 40
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 103319
BIRCOlight Rinne NW 100 AS SZ
Typ 11.1 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 205 - 210 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 103319
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 11.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 205
Höhe h2 (mm) 150
Höhe h1 (mm) 210
Höhe h3 (mm) 155
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 42.5
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 151288
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 0 ohne Gefälle BK C 250
L 500 mm B 189 mm H 155 mm
Verfügbarkeit
Artikelnummer 151288
Preis 112.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 500
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 155
Höhe h2 (mm)
Höhe h1 (mm) 100
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 32
Gewicht kg/VE 17.9
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 120815
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 0 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 155 mm
Verfügbarkeit
Artikelnummer 120815
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 155
Höhe h2 (mm)
Höhe h1 (mm) 100
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 24
Gewicht kg/VE 36.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 163611
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 50 ohne Gefälle BK C 250
L 500 mm B 189 mm H 180 mm
Verfügbarkeit
Artikelnummer 163611
Preis 112.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 50
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 500
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm)
Höhe h1 (mm) 100
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 125
Wandstärke W (mm)
Stk./Pal. 32
Gewicht kg/VE 19.9
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 107764
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 50 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 180 mm
Verfügbarkeit
Artikelnummer 107764
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 50
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm)
Höhe h1 (mm) 125
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 39.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 138220
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 100 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 205 mm
Verfügbarkeit
Artikelnummer 138220
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 100
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 205
Höhe h2 (mm)
Höhe h1 (mm) 150
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 42.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 135329
BIRCOlight Rinne NW 100 AS
mit 4 mm Massivstahlzarge
Typ 150 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 230 mm
Verfügbarkeit
Artikelnummer 135329
Preis 140.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 150
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 230
Höhe h2 (mm)
Höhe h1 (mm) 175
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 45.7
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 133601
BIRCOlight Rinne NW 100 AS SZ
Typ 0.1 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 155 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 133601
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 0.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 155
Höhe h2 (mm)
Höhe h1 (mm) 100
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 1
Gewicht kg/VE 35.5
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 132488
BIRCOlight Rinne NW 100 AS SZ
Typ 50.1 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 180 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 132488
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 50.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm)
Höhe h1 (mm) 125
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 39
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 103618
BIRCOlight Rinne NW 100 AS SZ
Typ 100.1 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 205 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 103618
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 100.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 205
Höhe h2 (mm)
Höhe h1 (mm) 150
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 42
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 132490
BIRCOlight Rinne NW 100 AS SZ
Typ 150.1 ohne Gefälle BK C 250
L 1000 mm B 189 mm H 230 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 132490
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 150.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 230
Höhe h2 (mm)
Höhe h1 (mm) 175
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 45
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Artikelnummer 164170
BIRCOlight Rinne NW 100 AS SZ
Typ 10.1 mit Gefälle J 0.5% BK C 250
L 1000 mm B 189 mm H 200 - 205 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 164170
Preis 204.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 10.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 189
Breite b1 (mm)
Höhe H (mm) 200
Höhe h2 (mm) 145
Höhe h1 (mm) 205
Höhe h3 (mm) 150
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 35
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 42
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOlight<sup>®</sup>
HW 99
Hinweis
  • Art. 104528, 117159, 123085, 131456, 130815 und 103319 sind Auslaufmodelle. Erhältlich solange Vorrat.
Downloads
Prospekt BIRCO Rinnen » Prospekt BIRCO Rinnen »
Links
Leistungserklärung »
