Abzweigschächte für Kabelanlagen
Abzweigschächte für Kabelanlagen
  • Abzweigschächte für Kabelanlagen
  • Abzweigschächte für Kabelanlagen
2 Bilder

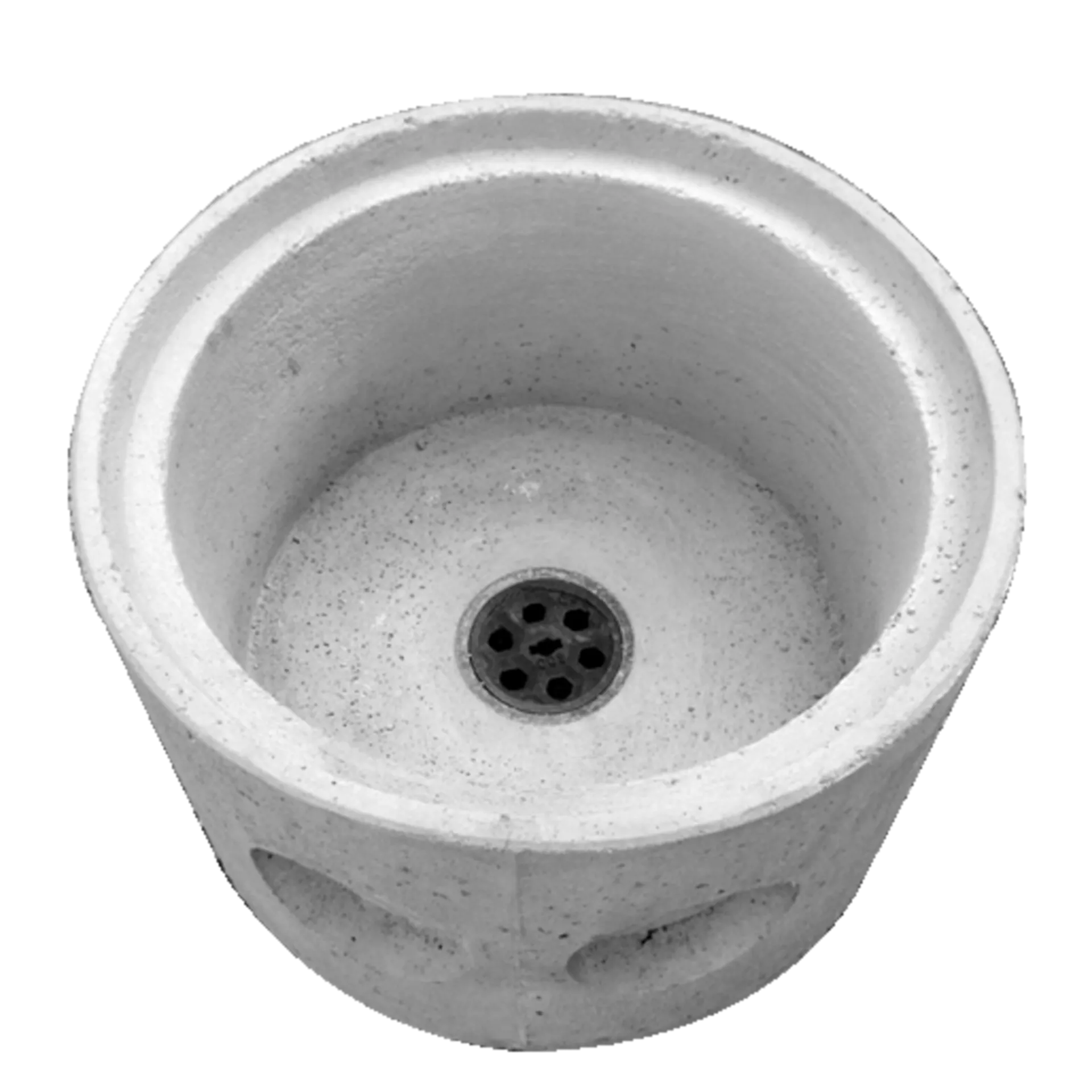

Abzweigschächte für Kabelanlagen

Produkt: D1001
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm)
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Stk./Pal.
Gewicht kg/VE
Artikelnummer 131296
Abzweigeschacht für Kabelanlagen
mit 6 Aussparungen zum Durchschlagen
mit Schachtfutter exkl. Deckel
D 60 cm H 50 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 131296
Preis 355.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm) 170
Nennweite DN (mm) 125
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 500
Höhe h2 (mm)
Höhe h1 (mm) 370
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm) 130
Volumen V (l)
Wandstärke W (mm) 65
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Stk./Pal. 2
Gewicht kg/VE 215
Artikelnummer 106974
Abzweigeschacht für Kabelanlagen
mit 6 Aussparungen zum Durchschlagen
ohne Schachtfutter exkl. Deckel
D 60 cm H 47 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 106974
Preis 256.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm) 600
Innendurchmesser d1 (mm) 170
Nennweite DN (mm) 200
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 470
Höhe h2 (mm)
Höhe h1 (mm) 400
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm) 70
Volumen V (l)
Wandstärke W (mm) 65
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Stk./Pal. 2
Gewicht kg/VE 152
Artikelnummer 125173
Abzweigeschacht für Kabelanlagen
mit 8 Aussparungen zum Durchschlagen
mit Schachtfutter exkl. Deckel
D 80 cm H 50 cm W 8 cm
Verfügbarkeit
Artikelnummer 125173
Preis 439.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm) 800
Innendurchmesser d1 (mm) 170
Nennweite DN (mm) 125
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 500
Höhe h2 (mm)
Höhe h1 (mm) 370
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm) 130
Volumen V (l)
Wandstärke W (mm) 80
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Stk./Pal. 1
Gewicht kg/VE 375
Artikelnummer 114129
Abzweigeschacht für Kabelanlagen
mit 8 Aussparungen zum Durchschlagen
mit Schachtfutter exkl. Deckel
D 100 cm H 50 cm W 10 cm
Verfügbarkeit
Artikelnummer 114129
Preis 479.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm) 1000
Innendurchmesser d1 (mm) 170
Nennweite DN (mm) 125
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 500
Höhe h2 (mm)
Höhe h1 (mm) 370
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm) 130
Volumen V (l)
Wandstärke W (mm) 100
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 71
Stk./Pal. 1
Gewicht kg/VE 600
Artikelnummer 118666
Abzweigeschacht für Kabelanlagen
mit 10 Aussparungen zum Durchschlagen
ohne Schachtfutter exkl. Deckel
D 80 cm H 45 cm W 8 cm
Verfügbarkeit
Artikelnummer 118666
Preis 333.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm) 800
Innendurchmesser d1 (mm) 170
Nennweite DN (mm) 200
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 450
Höhe h2 (mm)
Höhe h1 (mm) 380
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm) 70
Volumen V (l)
Wandstärke W (mm) 85
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Stk./Pal. 1
Gewicht kg/VE 255
Artikelnummer 108986
Abzweigemassschacht für Kabelanlagen
Bearbeitungszuschlag für Aussparung
für Rohreinfhrung inkl. TOK-Ring BA
NW 60 OD 7.2 cm d1 10.1 cm
Verfügbarkeit
Artikelnummer 108986
Preis 98.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 101
Nennweite DN (mm)
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm) 60
Aussendurchmesser OD (mm) 72
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11, 71
Stk./Pal. 1
Gewicht kg/VE
Artikelnummer 132215
Abzweigemassschacht für Kabelanlagen
Bearbeitungszuschlag für Aussparung
für Rohreinfhrung inkl. TOK-Ring BA
NW 80 OD 9.2 cm d1 11.6
Verfügbarkeit
Artikelnummer 132215
Preis 103.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 111
Nennweite DN (mm)
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm) 80
Aussendurchmesser OD (mm) 92
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11, 71
Stk./Pal. 1
Gewicht kg/VE
Artikelnummer 120907
Abzweigemassschacht für Kabelanlagen
Bearbeitungszuschlag für Aussparung
für Rohreinfhrung inkl. TOK-Ring BA
NW 100 OD 11.2 cm d1 11.8 cm
Verfügbarkeit
Artikelnummer 120907
Preis 103.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 118
Nennweite DN (mm)
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm) 100
Aussendurchmesser OD (mm) 112
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11, 71
Stk./Pal. 1
Gewicht kg/VE
Artikelnummer 101789
Abzweigemassschacht für Kabelanlagen
Bearbeitungszuschlag für Aussparung
für Rohreinfhrung inkl. TOK-Ring BA
NW 120 OD 13.2 cm d1 16 cm
Verfügbarkeit
Artikelnummer 101789
Preis 111.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 160
Nennweite DN (mm)
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm) 120
Aussendurchmesser OD (mm) 132
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11, 71
Stk./Pal. 1
Gewicht kg/VE
Artikelnummer 136758
Gussdeckel gelocht für Bodenablauf
D 15 cm H 2.5 cm
Verfügbarkeit
Artikelnummer 136758
Preis 129.00
Per Stk
Gruppe FY
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm) 150
Innendurchmesser d1 (mm) 155
Nennweite DN (mm)
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm)
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 25
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 99
Stk./Pal. 1
Gewicht kg/VE
Artikelnummer 177778
Abzweigschacht Unterteil Typ R625
rechteckig
für Kabelschutzrohre PE100
L 61 cm B 35 cm H 15 cm
Verfügbarkeit
Artikelnummer 177778
Preis 450.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm) 100
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm) 61
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm) 350
Breite b1 (mm)
Höhe H (mm) 150
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm) 50
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Stk./Pal. 1
Gewicht kg/VE 54
Artikelnummer 130792
Abzweigschacht Oberteil Typ R625
rechteckig
für Kabelschutzrohre PE100
L 61 cm B 35 cm H 15 cm
Verfügbarkeit
Artikelnummer 130792
Preis 450.00
Per Stk
Gruppe DK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Nennweite DN (mm) 100
Einwohnergleichwert EGW
Maximale Belastung F max.
Länge L (mm) 61
Länge l1 (mm)
Länge l2 (mm)
Breite B (mm) 350
Breite b1 (mm)
Höhe H (mm) 150
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Lichte Weite LW (mm)
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung Mx
Biegemoment in Y-Richtung My
Nenngrösse NG (l/s)
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radlast RL (to)
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm) 50
Wandstärke w1 (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 11
Stk./Pal. 1
Gewicht kg/VE 54
