CENTUB<sup>®</sup> Übergangsplatten
CENTUB<sup>®</sup> Übergangsplatten
  • CENTUB<sup>®</sup> Übergangsplatten
  • CENTUB<sup>®</sup> Übergangsplatten
2 Bilder

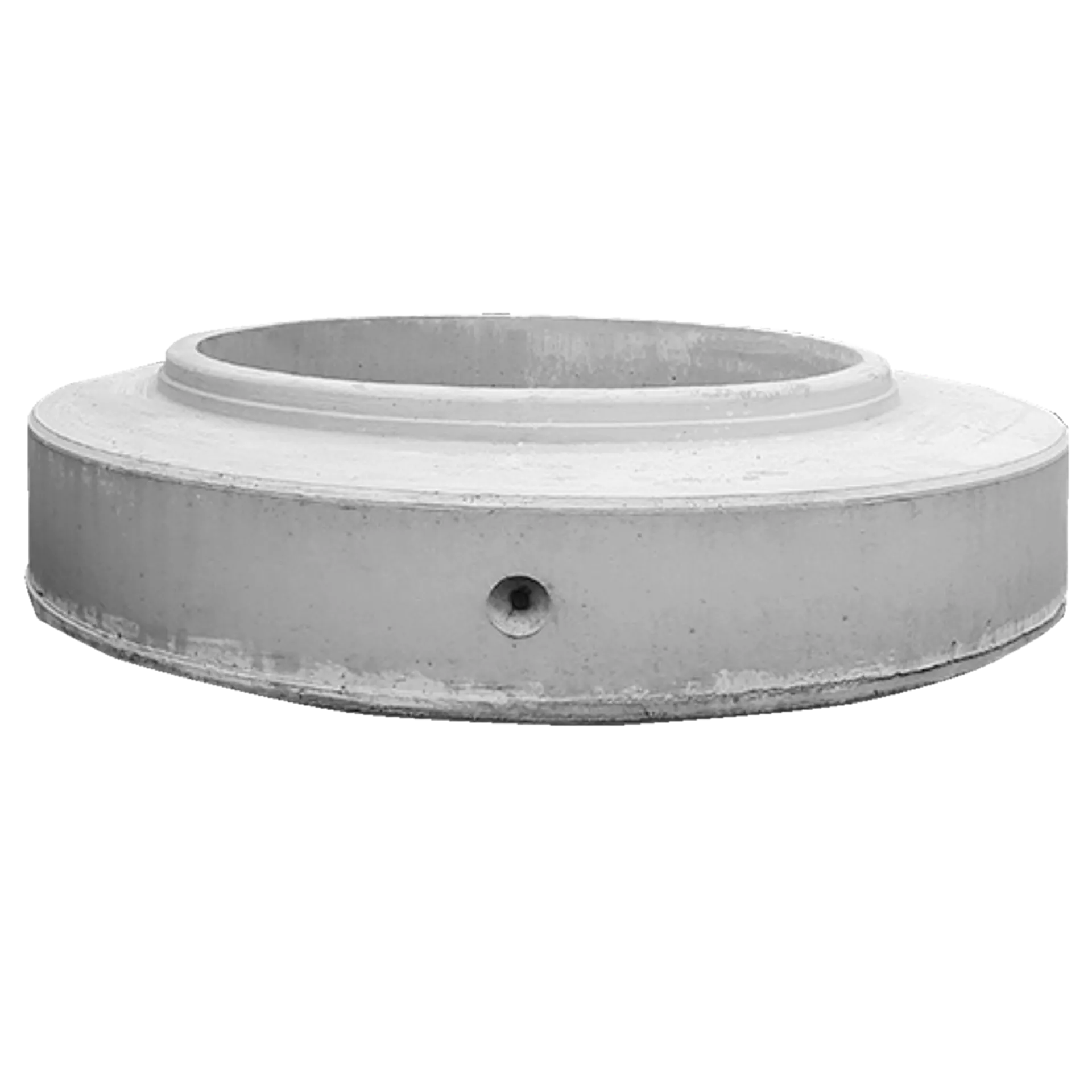

CENTUB® Übergangsplatten

Produkt: A0706
bewehrt, exzentrisch, exkl. Keilgleitdichtung
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE
Artikelnummer 116191
CENTUB Übergangsplatte bewehrt
exzentrisch exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 1200 D 1000 mm H 245 mm
Verfügbarkeit
Artikelnummer 116191
Preis 805.00
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1200
Höhe H (mm) 245
Höhe h1 (mm) 180
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 135
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Gewicht kg/VE 360
Artikelnummer 139850
CENTUB Übergangsplatte bewehrt
exzentrisch exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 1250 D 1000 mm H 245 mm
Verfügbarkeit
Artikelnummer 139850
Preis 855.00
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1250
Höhe H (mm) 245
Höhe h1 (mm) 180
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 135
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Gewicht kg/VE 400
Artikelnummer 129812
CENTUB Übergangsplatte bewehrt
exzentrisch exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 1500 D 1000 mm H 245 mm
Verfügbarkeit
Artikelnummer 129812
Preis 980.00
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1500
Höhe H (mm) 245
Höhe h1 (mm) 180
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 135
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Gewicht kg/VE 800
Artikelnummer 134745
CENTUB Übergangsplatte bewehrt
exzentrisch exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 2000 D 1000 mm H 245 mm
Verfügbarkeit
Artikelnummer 134745
Preis 1'400.00
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 2000
Höhe H (mm) 245
Höhe h1 (mm) 180
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 135
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Gewicht kg/VE 1500
Artikelnummer 166956
CENTUB Übergangsplatte bewehrt
exzentrisch exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 1500 WN/LN 900/1100 mm H 495 mm
Verfügbarkeit
Artikelnummer 166956
Preis 1'070.00
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 1500
Höhe H (mm) 495
Höhe h1 (mm) 180
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm) 1100
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm) 900
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Gewicht kg/VE 1044
Artikelnummer 142828
CENTUB Übergangsplatte bewehrt
exzentrisch exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 2000 WN/LN 900/1100 mm H 495 mm
Verfügbarkeit
Artikelnummer 142828
Preis 1'550.00
Per Stk
Gruppe AH
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 1000
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm) 2000
Höhe H (mm) 495
Höhe h1 (mm) 180
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm) 1100
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm) 900
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Gewicht kg/VE 1750
Hinweis
  • Kombinationen anderer Nennweiten auf Anfrage.
Lieferumfang
  • Inkl. Kugelkopftraganker LK 1.3
Versetz- und Verlegehinweise
  • Keilgleitdichtungen Prod.-Nr. A0709 und Gleitmittel Prod.-Nr. A0901 erforderlich.
Downloads
A0000 Versetzhinweise für Abwasserleitungssysteme »
Links
Leistungserklärung »
