Abläufe und Konen Typ SG/GR/AR

Produkt: A4007
unbewehrt, mit Falzmuffe
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE

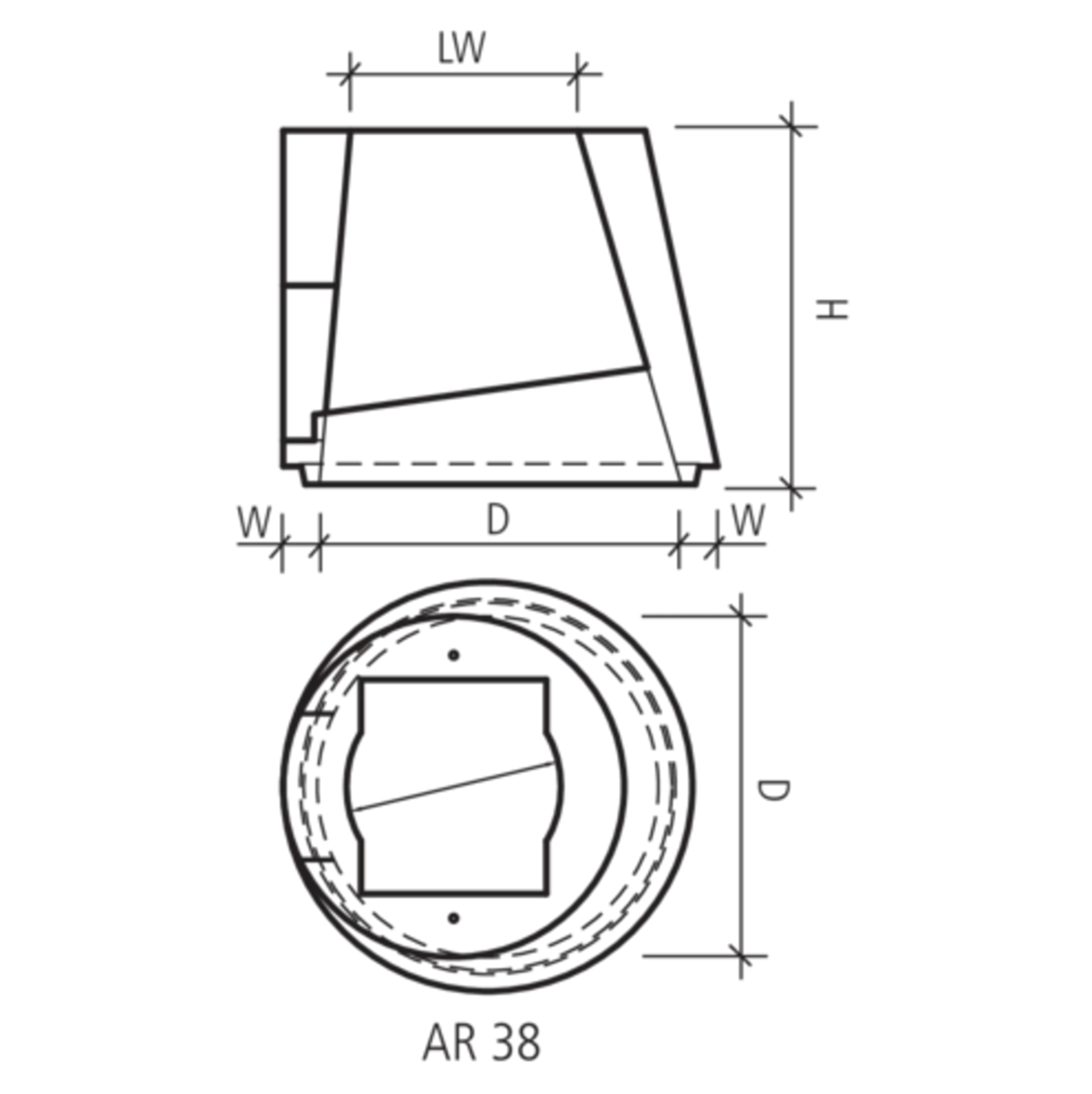

Artikelnummer 119676
Schluckschacht Typ AR 38
mit schrägem Boden u. Aussparung 25 cm
D 70 cm LW 44/44 cm H 65 cm W 7 cm
Verfügbarkeit
Artikelnummer 119676
Preis 615.00
Per Stk
Gruppe AL
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 650
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm) 44 – 44
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 73
Gewicht kg/VE 470
Artikelnummer 130410
Bodenstück zu Konus DN 70 44/34
mit schrägem Boden
D 70 cm H 35 cm W 7 cm
Verfügbarkeit
Artikelnummer 130410
Preis 473.00
Per Stk
Gruppe AL
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 350
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 73
Gewicht kg/VE 330
Artikelnummer 113489
Konus Typ SG/GR zentrisch P27.2
Einstieg rund
D 70 cm, d1 60 cm, H 55.5 cm, W 7 cm
Verfügbarkeit
Artikelnummer 113489
Preis 286.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm) 600
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 555
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 76
Gewicht kg/VE 300
Artikelnummer 135615
Konus Typ SG/GR zentrisch P27.4
Einstieg rund
D 80 cm, d1 60 cm, H 60 cm, W 8 cm
Verfügbarkeit
Artikelnummer 135615
Preis 383.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 800
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm) 600
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 600
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 76
Gewicht kg/VE 390
Artikelnummer 129478
Konus Typ SG/GR zentrisch P27.1
Einstieg rechteckig
D 70 cm LW 45/50 cm, H 55.5 cm, W 7 cm
Verfügbarkeit
Artikelnummer 129478
Preis 286.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 555
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm) 45 – 50
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 76
Gewicht kg/VE 380
Artikelnummer 112526
Konus Typ SG/GR zentrisch P27.3
Einstieg rechteckig
D 80 cm LW 45/50 cm, H 60 cm, W 8 cm
Verfügbarkeit
Artikelnummer 112526
Preis 383.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 800
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 600
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm) 45 – 50
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 76
Gewicht kg/VE 460
Artikelnummer 126601
Konus Typ SG/GR für System Kofel P27.5
Einstieg rechteckig
D 70 cm LW 38/43 cm, H 50 cm, W 7 cm
Verfügbarkeit
Artikelnummer 126601
Preis 286.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 500
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm) 43 – 38
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 76
Gewicht kg/VE 390
Artikelnummer 115104
Konus Typ AR exzentrisch
verstärkt, Einstieg rechteckig
D 70 cm LW 44/44 cm H 65 cm W 7 cm
Verfügbarkeit
Artikelnummer 115104
Preis 288.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 650
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm) 44 – 44
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 73
Gewicht kg/VE 320
Artikelnummer 108172
Konus Typ TASG exzentrisch
verstärkt, Einstieg rechteckig
D 70 cm LW 44/34 cm H 65 cm W 7 cm
Verfügbarkeit
Artikelnummer 108172
Preis 288.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 650
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm) 44 – 34
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Typ
Produktlinie
HW 73
Gewicht kg/VE 370
Hinweis
  • Produkte entsprechen den Normvorgaben der kantonalen Tiefbauämter.
