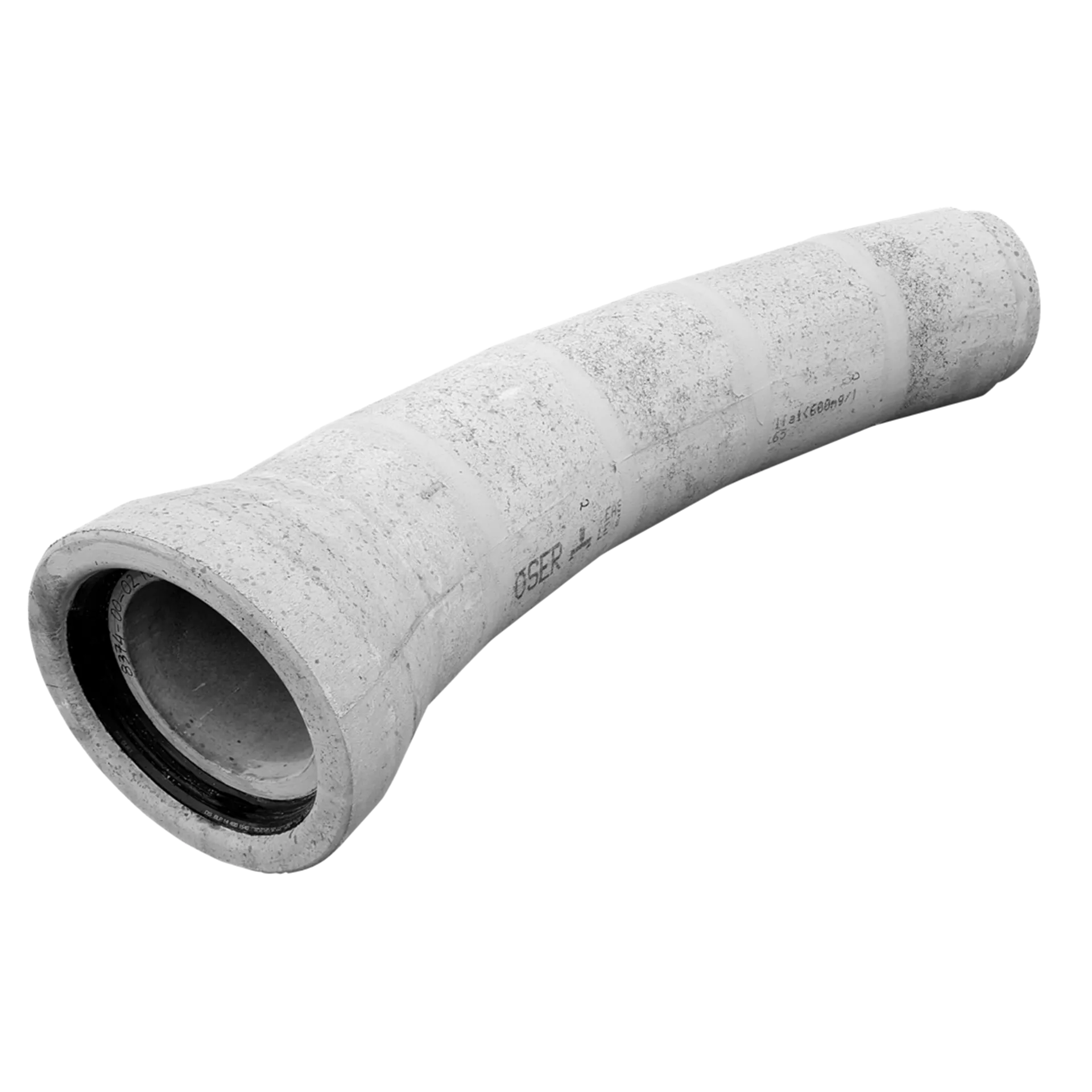

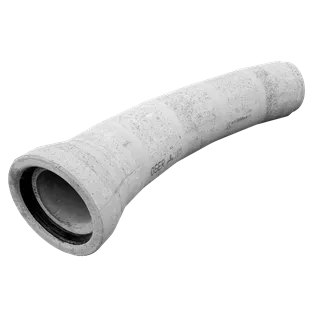

CENTUB®-Röser Segmentkrümmer 5 Segmente bewehrt

Produkt: A0113
5 Segmente, einseitig mit Glockenmuffe und integrierter Dichtung, einseitig mit Spitzende
Die Segmentkrümmer sind bewehrt und in verschiedenen Ausführungen erhältlich. Sie werden mit Glockenmuffe und integrierter Dichtung geliefert.
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)

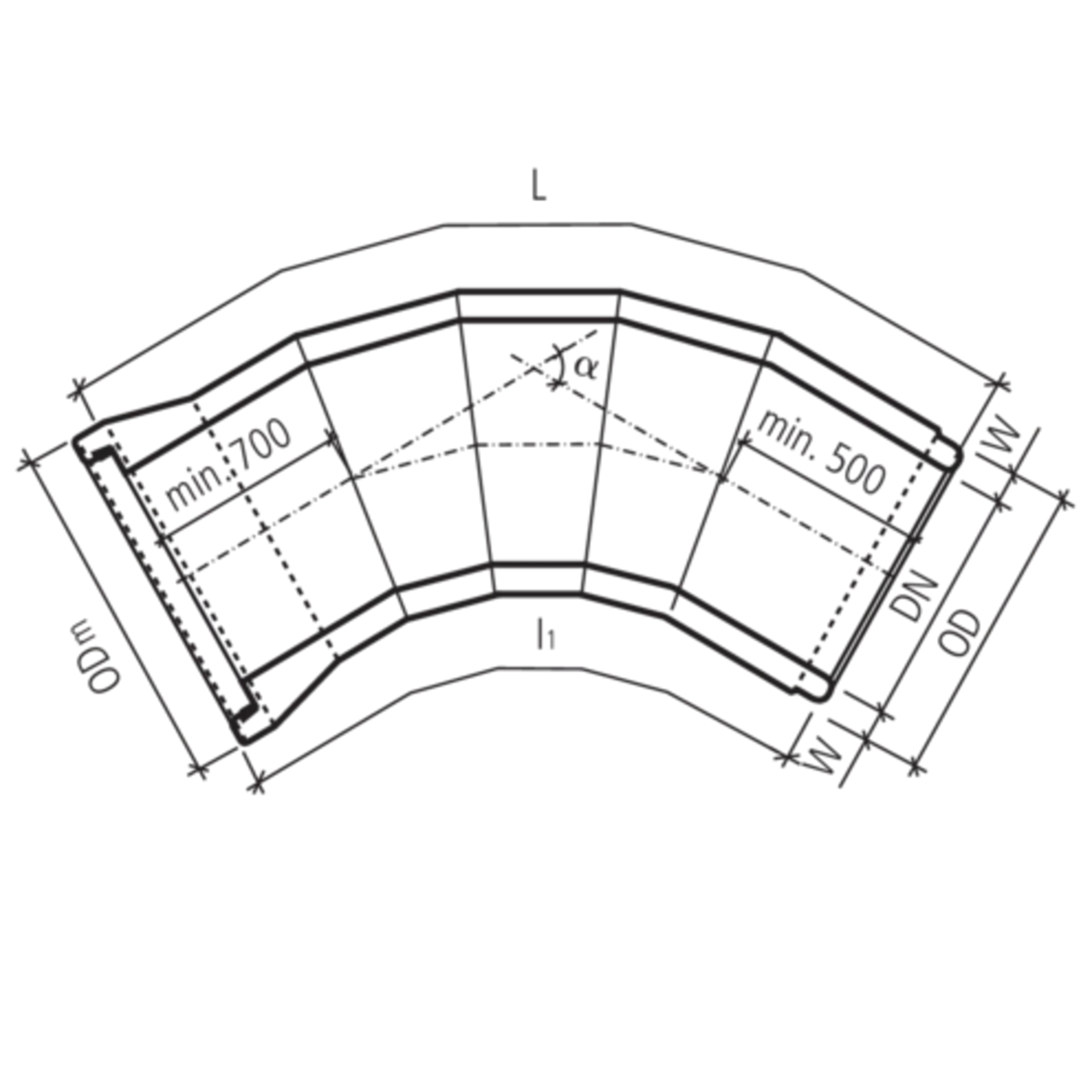

Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 114392
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 300 L 2500 mm W 70 mm
Verfügbarkeit
Artikelnummer 114392
Preis 2'430.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 300
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2580
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 440
Aussendurchmesser ODm 545
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 70
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 550
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 132926
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 400 L 2500 mm W 75 mm
Verfügbarkeit
Artikelnummer 132926
Preis 2'960.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 400
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2590
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 550
Aussendurchmesser ODm 660
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 75
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 700
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 128964
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 500 L 2500 mm W 85 mm
Verfügbarkeit
Artikelnummer 128964
Preis 3'370.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 500
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2590
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 650
Aussendurchmesser ODm 795
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 85
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1000
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 136539
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 600 L 2500 mm W 90 mm
Verfügbarkeit
Artikelnummer 136539
Preis 3'910.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 600
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2590
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 770
Aussendurchmesser ODm 900
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 90
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1250
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 131765
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 700 L 2500 mm W 90 mm
Verfügbarkeit
Artikelnummer 131765
Preis 4'460.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 700
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2600
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 880
Aussendurchmesser ODm 1055
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 90
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1500
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 138902
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 800 L 2500 mm W 95 mm
Verfügbarkeit
Artikelnummer 138902
Preis 5'240.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2600
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1000
Aussendurchmesser ODm 1190
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 95
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1825
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 118419
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 900 L 2500 mm W 105 mm
Verfügbarkeit
Artikelnummer 118419
Preis 6'150.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 900
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2600
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1110
Aussendurchmesser ODm 1265
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 105
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 2200
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 127736
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 1000 L 2500 mm W 115 mm
Verfügbarkeit
Artikelnummer 127736
Preis 7'130.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2600
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1240
Aussendurchmesser ODm 1470
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 115
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 2875
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Artikelnummer 130327
CENTUB-Röser Segmentkrümmer 5 Segmente
bewehrt FK 90 einseitig mit Spitzende
einseitig mit Glockenmuffe
DN 1200 L 2500 mm W 140 mm
Verfügbarkeit
Artikelnummer 130327
Preis 9'980.00
Per Stk
Gruppe AZ
LE-Norm SN EN 1916
Farbe
Typ
Nennweite DN (mm) 1200
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 2500
Länge l1 (mm) 2600
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1480
Aussendurchmesser ODm 1700
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 140
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 90
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 4200
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>-Röser
HW 71
Hinweis
  • Baulänge (Achse) 2500 mm oder auf Anfrage.
  • Winkel nach Angabe Besteller (nicht über 22.5° pro Segmentstoss).
  • Für CENTUB®-Röser Rohre und Formteile gelten spezifische Lieferbedingungen. Preis auf Anfrage.
Downloads
Einbauanleitung CENTUB®-Röser » A0000 Versetzhinweise für Abwasserleitungssysteme » Bestellformular A0110-11-12-13 CENTUB®-Röser Segmentkrümmer »
Links
Leistungserklärung »
