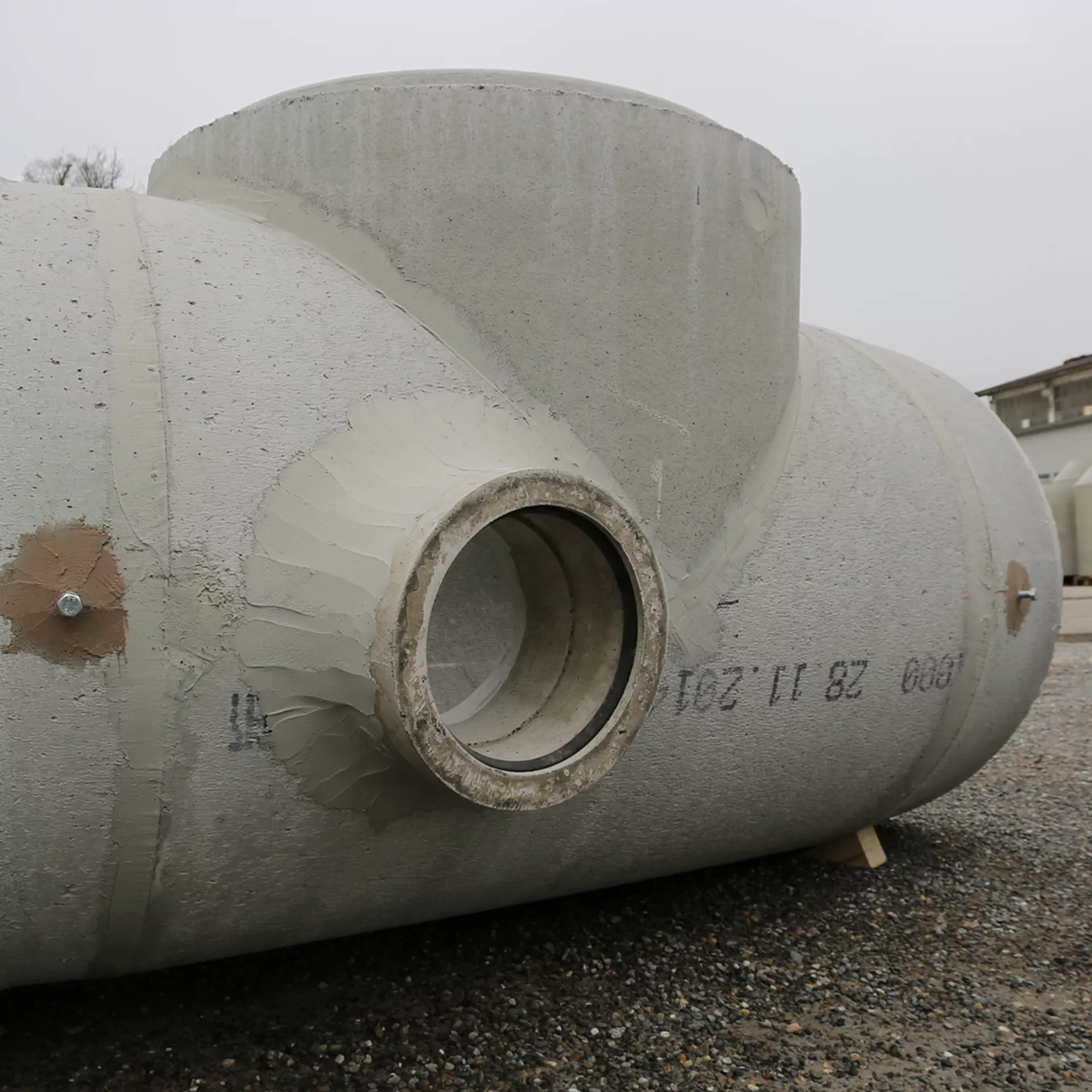

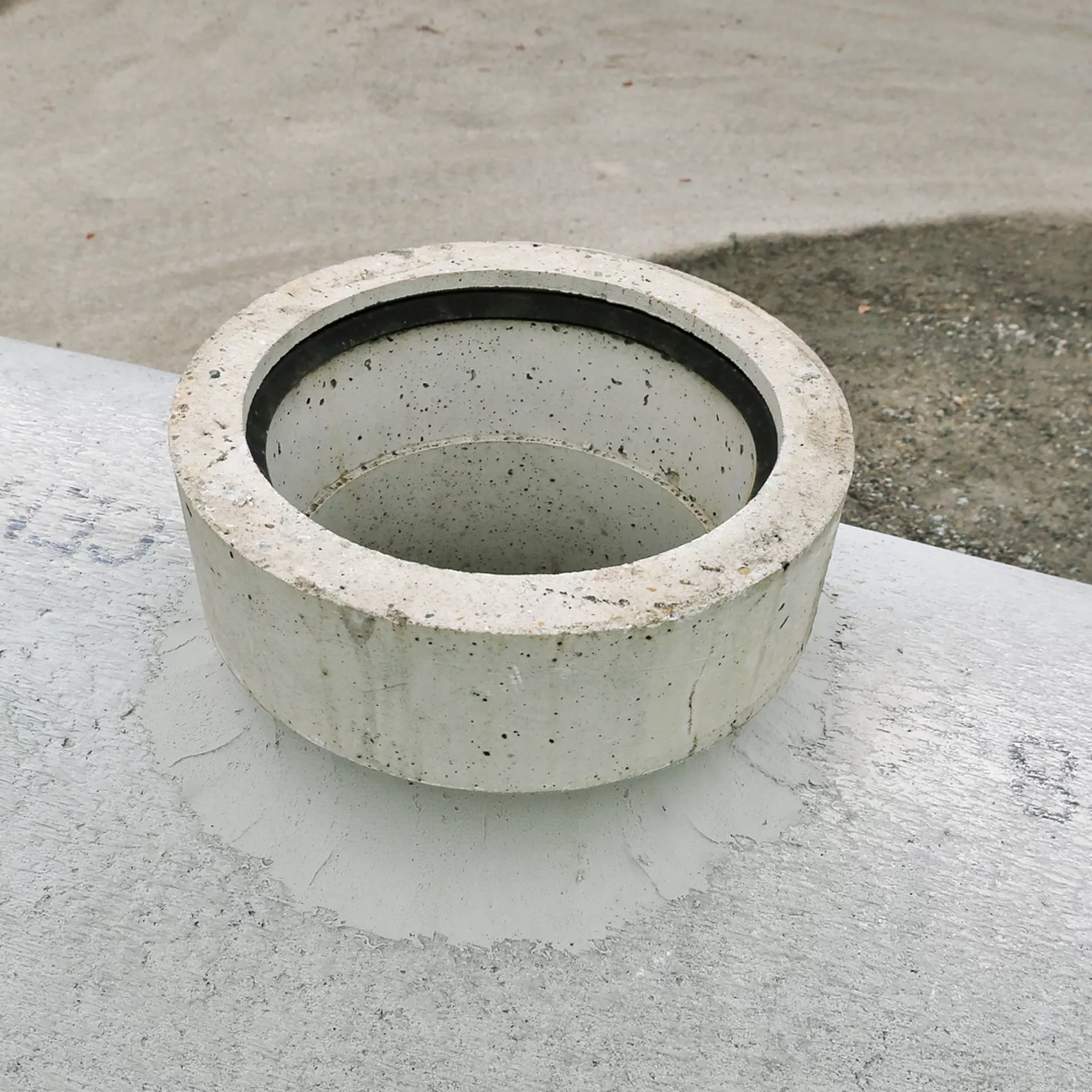

CENTUB® Klebeanschlussstücke 90°

Produkt: A0501
für PVC-, PEHD- und PP-Rohre, inkl. Keilgleitdichtungen
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 105302
CENTUB Klebeanschlussstück 90° DN 150
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 300-600
DN 150 L 186 mm ohne Kleber
Verfügbarkeit
Artikelnummer 105302
Preis 230.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 150
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 182
Länge L (mm) 186
Länge l1 (mm) 70
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 261
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 7.6
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 104580
CENTUB Klebeanschlussstück 90° DN 150
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 700-1000
DN 150 L 206 mm ohne Kleber
Verfügbarkeit
Artikelnummer 104580
Preis 230.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 150
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 182
Länge L (mm) 206
Länge l1 (mm) 90
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 261
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 8.3
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 109347
CENTUB Klebeanschlussstück 90° DN 150
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 1200
DN 150 L 256 mm ohne Kleber
Verfügbarkeit
Artikelnummer 109347
Preis 230.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 150
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 182
Länge L (mm) 256
Länge l1 (mm) 140
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 261
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 8.6
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 120267
CENTUB Klebeanschlussstück 90° DN 200
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 300-600
DN 200 L 208 mm ohne Kleber
Verfügbarkeit
Artikelnummer 120267
Preis 267.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 200
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 225
Länge L (mm) 208
Länge l1 (mm) 70
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 301
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 11.1
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 128602
CENTUB Klebeanschlussstück 90° DN 200
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 700-1000
DN 200 L 228 mm ohne Kleber
Verfügbarkeit
Artikelnummer 128602
Preis 267.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 200
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 225
Länge L (mm) 228
Länge l1 (mm) 90
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 301
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 11.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 124259
CENTUB Klebeanschlussstück 90° DN 200
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 1200
NW 200 L 278 mm ohne Kleber
Verfügbarkeit
Artikelnummer 124259
Preis 267.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 200
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 225
Länge L (mm) 278
Länge l1 (mm) 140
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 301
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 11.6
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 135162
CENTUB Klebeanschlussstück 90° DN 250
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 400-600
DN 250 L 213 mm ohne Kleber
Verfügbarkeit
Artikelnummer 135162
Preis 396.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 250
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 300
Länge L (mm) 213
Länge l1 (mm) 70
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 352
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 15.1
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 125423
CENTUB Klebeanschlussstück 90° DN 250
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 700-1000
DN 250 L 233 mm ohne Kleber
Verfügbarkeit
Artikelnummer 125423
Preis 396.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 250
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 300
Länge L (mm) 233
Länge l1 (mm) 90
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 352
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 15.3
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 115033
CENTUB Klebeanschlussstück 90° DN 250
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 1200
DN 250 L 283 mm ohne Kleber
Verfügbarkeit
Artikelnummer 115033
Preis 396.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 250
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 300
Länge L (mm) 283
Länge l1 (mm) 140
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 352
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 17.3
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 138178
CENTUB Klebeanschlussstück 90° DN 300
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 500-600
DN 300 L 234 mm ohne Kleber
Verfügbarkeit
Artikelnummer 138178
Preis 505.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 300
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 350
Länge L (mm) 234
Länge l1 (mm) 70
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 417
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 20.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 108652
CENTUB Klebeanschlussstück 90° DN 300
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 700-1000
DN 300 L 254 mm ohne Kleber
Verfügbarkeit
Artikelnummer 108652
Preis 505.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 300
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 350
Länge L (mm) 254
Länge l1 (mm) 90
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 417
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 20.6
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Artikelnummer 101021
CENTUB Klebeanschlussstück 90° DN 300
für KS-R inkl. Keilgleitdichtung
für CENTUB-Rohre NW 1200
DN 300 L 304 mm ohne Kleber
Verfügbarkeit
Artikelnummer 101021
Preis 505.00
Per Stk
Gruppe AY
LE-Norm
Farbe
Typ
Nennweite DN (mm) 300
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 350
Länge L (mm) 304
Länge l1 (mm) 140
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm 417
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha 90
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 21.4
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie CENTUB<sup>®</sup>
HW 99
Hinweis
  • d1 = Kernbohrdurchmesser
  • NW = Nennweite Betonrohr
  • Für die Montage von Klebeanschlussstücken 90° wird Kleber benötigt.
Lieferumfang
  • Dichtung ist im Preis inbegriffen.
Downloads
Prospekt CENTUB® Klebeanschlussstück » Einbauanleitung CENTUB®-Röser » Technisches Produktblatt A0501 CENTUB® Klebeanschlussstück 90° » A0000 Versetzhinweise für Abwasserleitungssysteme » Bestellformular A0501-02-03-04 CENTUB® Hausanschlüsse »
