Strassenabläufe mit TOK-Ring-Schachtfutter
Strassenabläufe mit TOK-Ring-Schachtfutter
  • Strassenabläufe mit TOK-Ring-Schachtfutter
  • Strassenabläufe mit TOK-Ring-Schachtfutter
2 Bilder

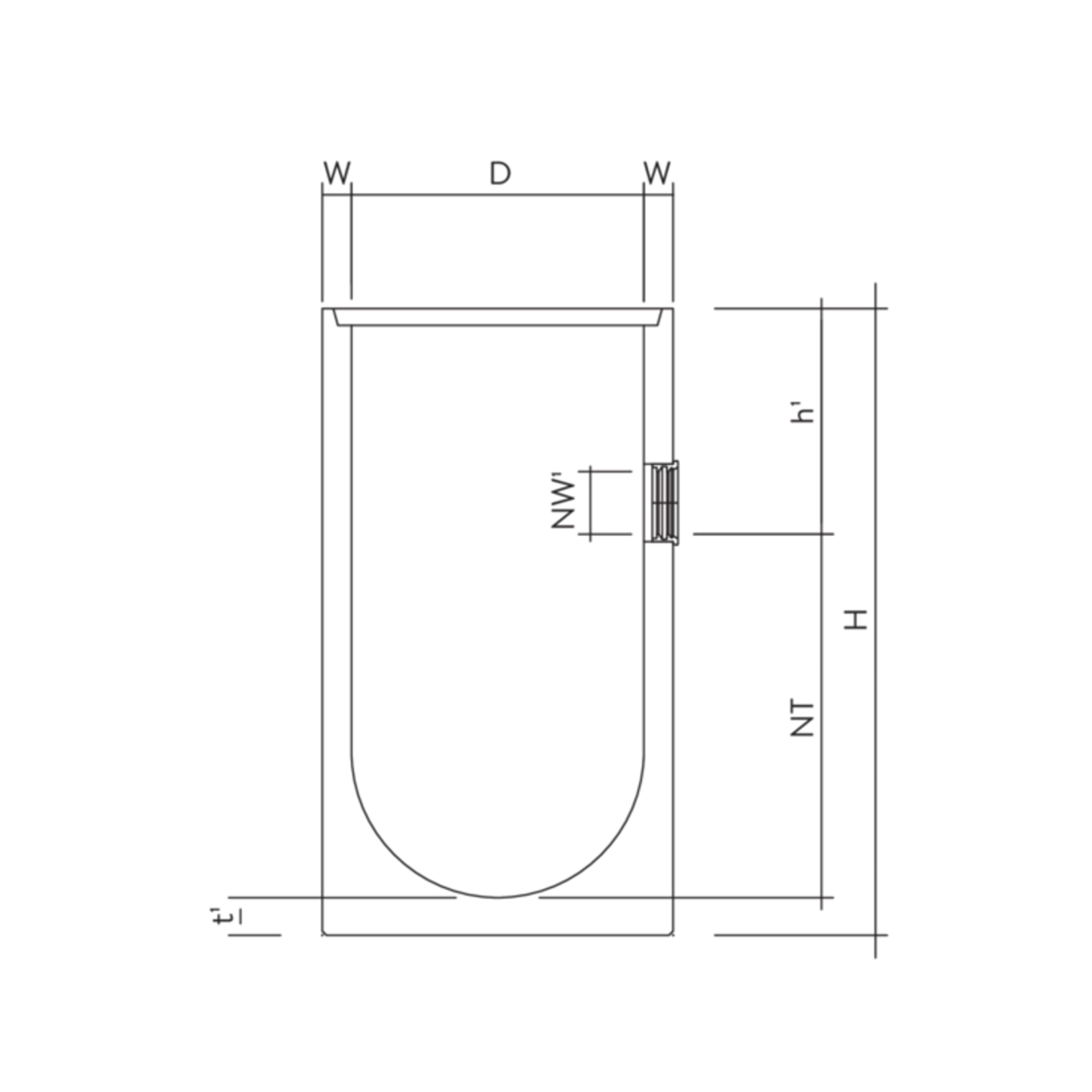

Strassenabläufe mit TOK-Ring-Schachtfutter

Produkt: A5002
mit Aussparung, inkl. Schachtfutter für PVC-, HDPE- oder PP-Rohre
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Nutztiefe NT (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Wandstärke W (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE
Artikelnummer 131049
Strassenablauf mit TOK-Ring-Schachtfutter Typ AG/BL
für KS-R NW 150
D 60 cm H 100 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 131049
Preis 321.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 600
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1000
Höhe h1 (mm) 340
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 580
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 80
ta (mm)
tk (mm)
Wandstärke W (mm) 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16, 23
Gewicht kg/VE 480
Artikelnummer 106901
Strassenablauf mit TOK-Ring-Schachtfutter Typ LU
für KS-R NW 150 ohne Muffe
D 60 cm H 100 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 106901
Preis 321.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 600
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1000
Höhe h1 (mm) 300
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 620
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 80
ta (mm)
tk (mm)
Wandstärke W (mm) 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 23
Gewicht kg/VE 480
Artikelnummer 100354
Strassenablauf mit TOK-Ring-Schachtfutter Typ AG/SO
für KS-R NW 150
D 60 cm H 140 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 100354
Preis 404.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 600
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1400
Höhe h1 (mm) 540
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 780
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 80
ta (mm)
tk (mm)
Wandstärke W (mm) 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 23
Gewicht kg/VE 580
Artikelnummer 128459
Strassenablauf mit TOK-Ring-Schachtfutter Typ LU
für KS-R NW 150
D 60 cm H 150 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 128459
Preis 404.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 600
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1500
Höhe h1 (mm) 420
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 1000
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 80
ta (mm)
tk (mm)
Wandstärke W (mm) 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16, 23
Gewicht kg/VE 620
Artikelnummer 117017
Strassenablauf mit TOK-Ring-Schachtfutter
für KS-R NW 150
D 70 cm H 100 cm W 7 cm
Verfügbarkeit
Artikelnummer 117017
Preis 431.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1000
Höhe h1 (mm) 340
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 570
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 90
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 23
Gewicht kg/VE 700
Artikelnummer 115144
Strassenablauf mit TOK-Ring-Schachtfutter
für KS-R NW 150
D 70 cm H 140 cm W 7 cm
Verfügbarkeit
Artikelnummer 115144
Preis 555.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1400
Höhe h1 (mm) 540
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 770
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 90
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 23
Gewicht kg/VE 840
Artikelnummer 101747
Strassenablauf mit TOK-Ring-Schachtfutter Typ ZH
für KS-R NW 150
D 70 cm H 150 cm W 7 cm
Verfügbarkeit
Artikelnummer 101747
Preis 580.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1500
Höhe h1 (mm) 410
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 1000
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 90
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16, 23
Gewicht kg/VE 900
Artikelnummer 120754
Strassenablauf mit TOK-Ring-Schachtfutter
für KS-R NW 150
D 70 cm H 185 cm W 7 cm
Verfügbarkeit
Artikelnummer 120754
Preis 765.00
Per Stk
Gruppe AD
LE-Norm
Farbe
alpha
Anker
beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D (mm) 700
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Innendurchmesser d1 (mm)
Breite b1 (mm)
Nennweite DN (mm)
Höhe H (mm) 1850
Höhe h1 (mm) 480
Höhe h3 (mm)
Nennweite DN1 (mm)
Festigungsklasse FK
Nennmass Höhe bei Eiquerschnitt HN (mm)
Sohlengefälle J
Nennmass Länge bei Ovalquerschnitt LN (mm)
Lichte Weite LW (mm)
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Nutztiefe NT (mm) 1280
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Radius R
Sprossen
Bodenstärke T
Bodenstärke t1 (mm) 90
ta (mm)
tk (mm)
Wandstärke W (mm) 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW 16, 23
Gewicht kg/VE 1010
Hinweis
  • Art.-Nr. 106901 glattendig.
  • Höhe h1 bezieht sich auf TOK-Ring-Schachtfutter NW 150.
  • Strassenabläufe mit TOK-Ring-Schachtfutter NW 125 und 200 werden auf Bestellung produziert.
  • Produkte entsprechen den Normvorgaben der kantonalen Tiefbauämter.
