Schutzraumlichtschächte

Produkt: H3001
bis 1 bar (atü)
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
H (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE
Artikelnummer 136485

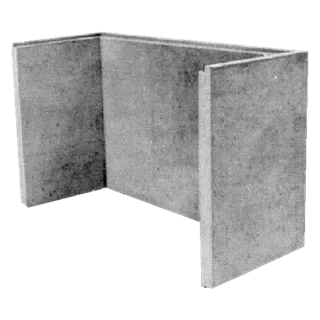

Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 80 cm S 60 cm H 25 cm W 9 cm
Verfügbarkeit
Artikelnummer 136485
Preis 364.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 600
Breite b1 (mm)
H (mm) 250
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 90
Wandstärke w1 (mm) 100
Wandstärke w2 (mm) 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 131
Artikelnummer 117233
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 80 cm S 60 cm H 50 cm W 9 cm
Verfügbarkeit
Artikelnummer 117233
Preis 364.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 600
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 90
Wandstärke w1 (mm) 100
Wandstärke w2 (mm) 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 262
Artikelnummer 137618
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 80 cm S 60 cm H 75 cm W 9 cm
Verfügbarkeit
Artikelnummer 137618
Preis 455.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 600
Breite b1 (mm)
H (mm) 750
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 90
Wandstärke w1 (mm) 100
Wandstärke w2 (mm) 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 392
Artikelnummer 105545
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 80 cm S 60 cm H 125 cm W 9 cm
Verfügbarkeit
Artikelnummer 105545
Preis 625.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 600
Breite b1 (mm)
H (mm) 1250
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 90
Wandstärke w1 (mm) 100
Wandstärke w2 (mm) 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 654
Artikelnummer 131934
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 80 cm S 60 cm H 150 cm W 9 cm
Verfügbarkeit
Artikelnummer 131934
Preis 725.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 600
Breite b1 (mm)
H (mm) 1500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 90
Wandstärke w1 (mm) 100
Wandstärke w2 (mm) 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 770
Artikelnummer 105046
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 80 cm S 60 cm H 175 cm W 9 cm
Verfügbarkeit
Artikelnummer 105046
Preis 800.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 600
Breite b1 (mm)
H (mm) 1750
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 90
Wandstärke w1 (mm) 100
Wandstärke w2 (mm) 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 941
Artikelnummer 111819
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 80 cm S 60 cm H 200 cm W 9 cm
Verfügbarkeit
Artikelnummer 111819
Preis 865.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 600
Breite b1 (mm)
H (mm) 2000
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 90
Wandstärke w1 (mm) 100
Wandstärke w2 (mm) 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 1046
Artikelnummer 139937
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 80 cm S 70 cm H 20 cm W 7 cm
Verfügbarkeit
Artikelnummer 139937
Preis 369.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 700
Breite b1 (mm)
H (mm) 200
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 70
Wandstärke w1 (mm) 85
Wandstärke w2 (mm) 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 90
Artikelnummer 102187
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 80 cm S 70 cm H 50 cm W 7 cm
Verfügbarkeit
Artikelnummer 102187
Preis 369.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 700
Breite b1 (mm)
H (mm) 500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 70
Wandstärke w1 (mm) 85
Wandstärke w2 (mm) 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 220
Artikelnummer 110046
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 80 cm S 70 cm H 130 cm W 7 cm
Verfügbarkeit
Artikelnummer 110046
Preis 630.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 700
Breite b1 (mm)
H (mm) 1300
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 70
Wandstärke w1 (mm) 85
Wandstärke w2 (mm) 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 560
Artikelnummer 109017
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 80 cm S 70 cm H 150 cm W 7 cm
Verfügbarkeit
Artikelnummer 109017
Preis 740.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 700
Breite b1 (mm)
H (mm) 1500
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 70
Wandstärke w1 (mm) 85
Wandstärke w2 (mm) 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 650
Artikelnummer 115107
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 80 cm S 70 cm H 180 cm W 7 cm
Verfügbarkeit
Artikelnummer 115107
Preis 815.00
Per Stk
Gruppe HL
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 800
Länge l1 (mm)
Breite B (mm) 700
Breite b1 (mm)
H (mm) 1800
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1 (mm)
Wandstärke W (mm) 70
Wandstärke w1 (mm) 85
Wandstärke w2 (mm) 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 11
Gewicht kg/VE 800
Artikelnummer 195018

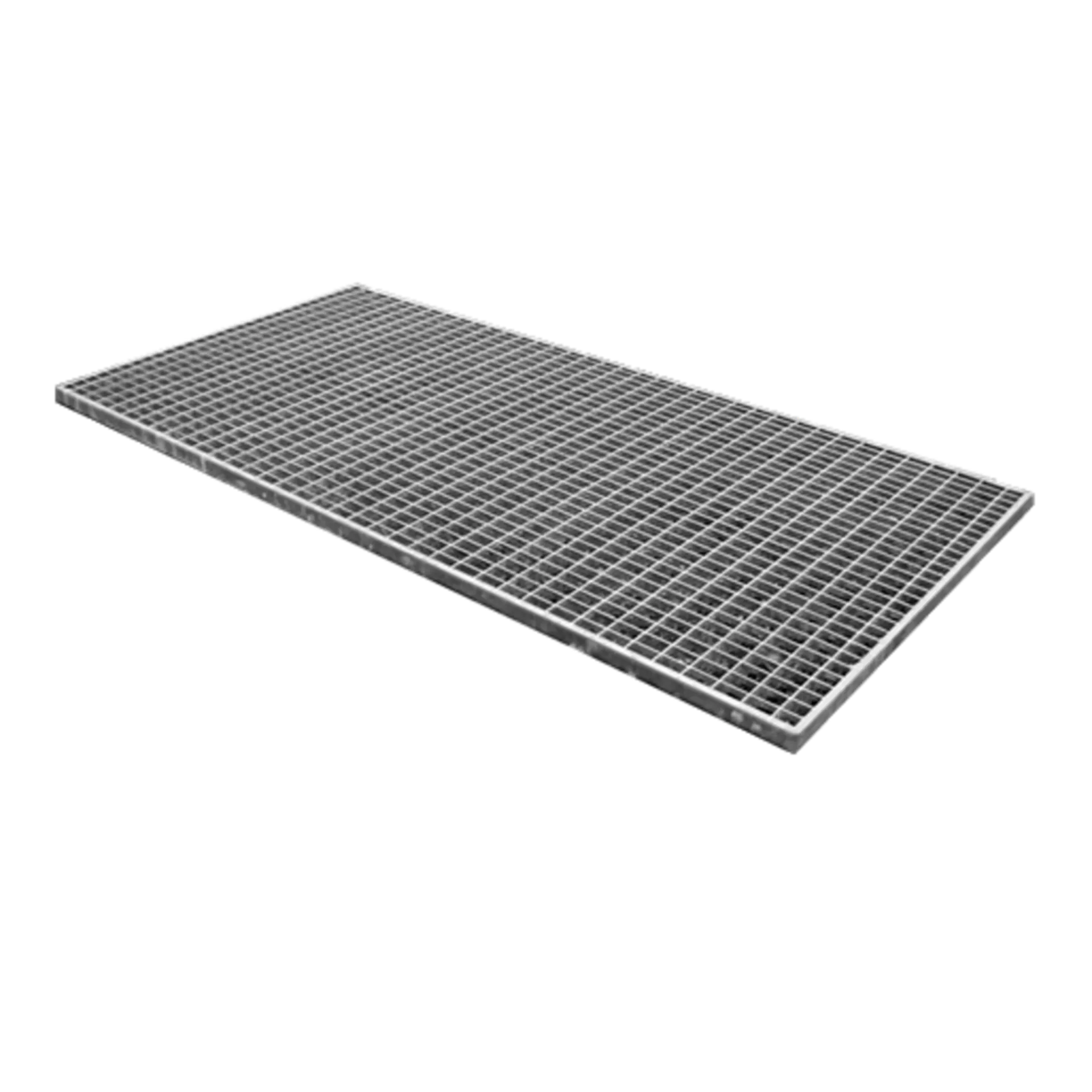

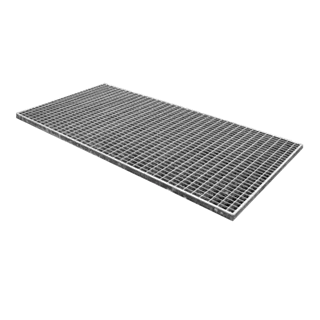

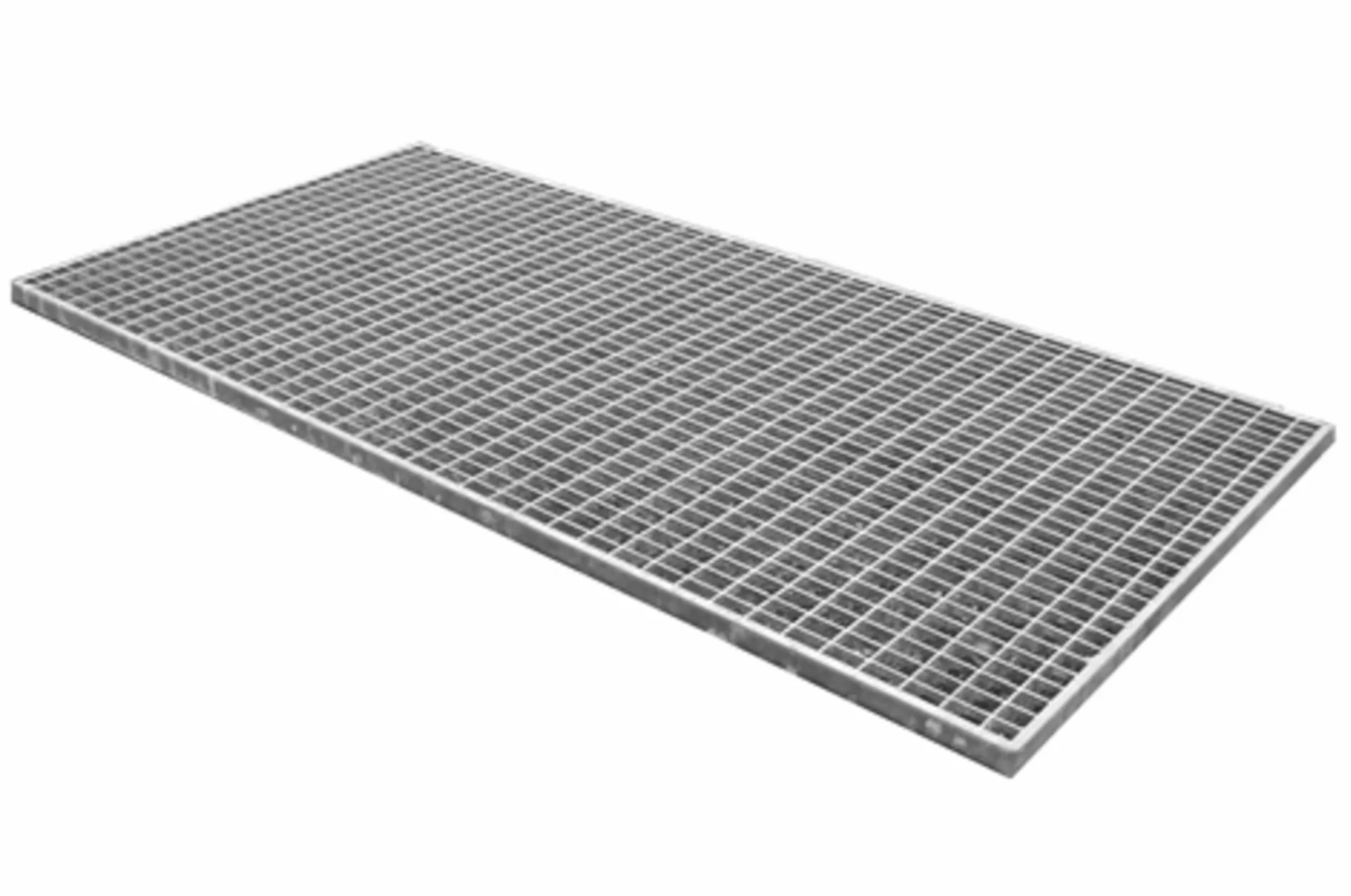

Gitterrost zu Schutzraumlichtschacht
feuerverzinkt MW 33/22 mm
L 85 cm B 62.5 cm H 2.5 cm
Verfügbarkeit
Artikelnummer 195018
Preis 103.00
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 850
Länge l1 (mm)
Breite B (mm) 625
Breite b1 (mm)
H (mm) 25
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 99
Gewicht kg/VE 8
Artikelnummer 125462
Gitterrost zu Schutzraumlichtschacht
feuerverzinkt MW 33/22 mm
L 85 cm B 73 cm H 2.5 cm
Verfügbarkeit
Artikelnummer 125462
Preis 105.00
Per Stk
Gruppe HE
LE-Norm
Farbe
Betonverbrauch BV
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
DN (mm)
Länge L (mm) 850
Länge l1 (mm)
Breite B (mm) 730
Breite b1 (mm)
H (mm) 25
Nennmass Höhe bei Eiquerschnitt HN (mm)
h1 (mm)
h3 (mm)
Lichte Weite LW (mm)
Maschenweite MW
Aussendurchmesser OD (mm)
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 (mm)
Wandstärke W (mm)
Wandstärke w1 (mm)
Wandstärke w2 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Typ
Produktlinie
HW 99
Gewicht kg/VE 8
Hinweis
  • Andere Bauhöhen und Druckstufen auf Anfrage.
Downloads
Technisches Produktblatt H2001 Lichtschächte » H2000 Versetzhinweise für Lichtschächte »
