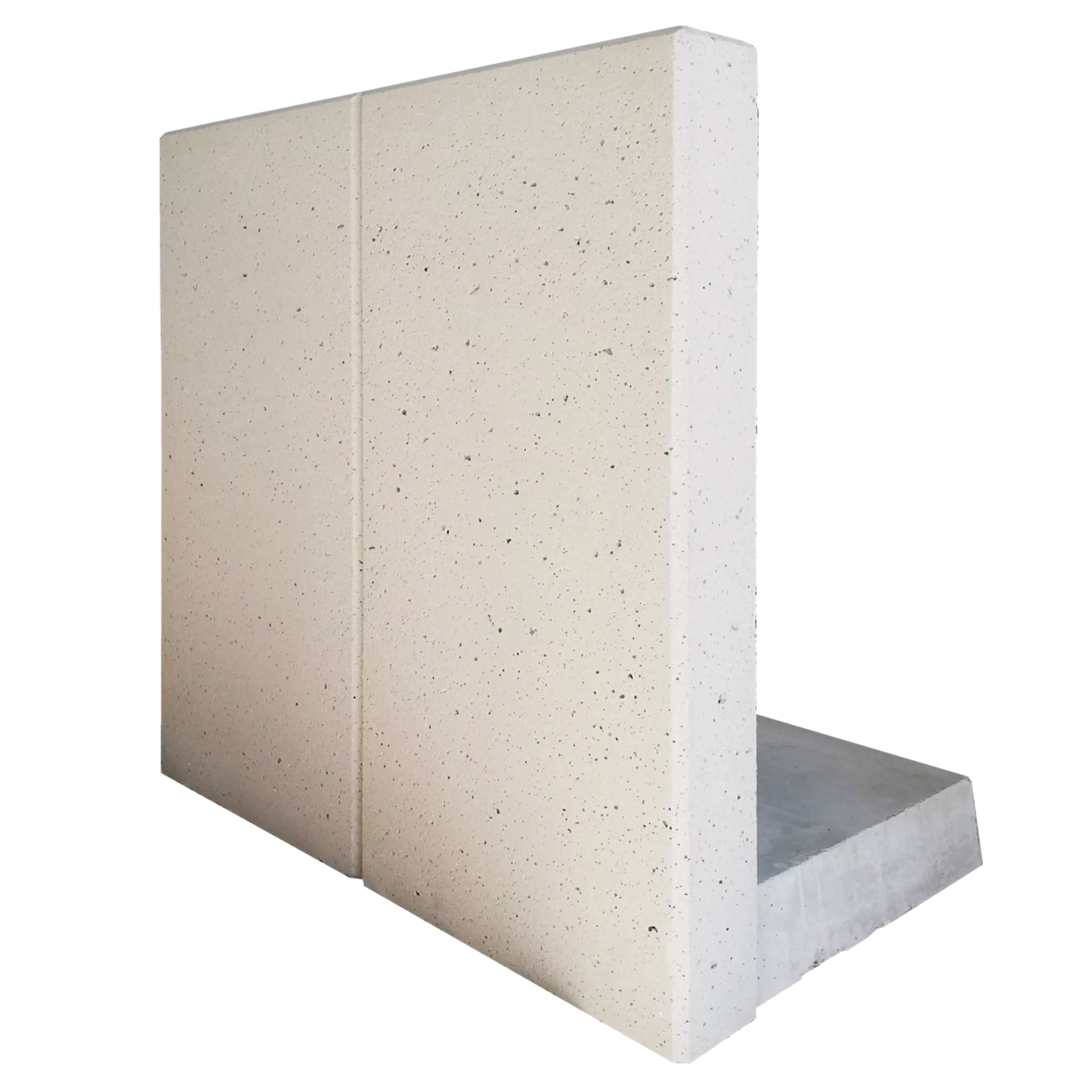

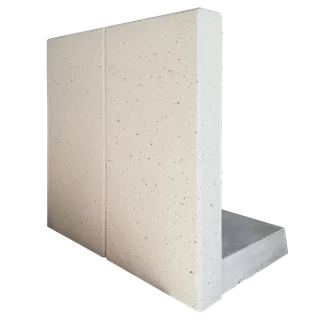

EXACTA® Winkelplatten gestrahlt

Produkt: M8005

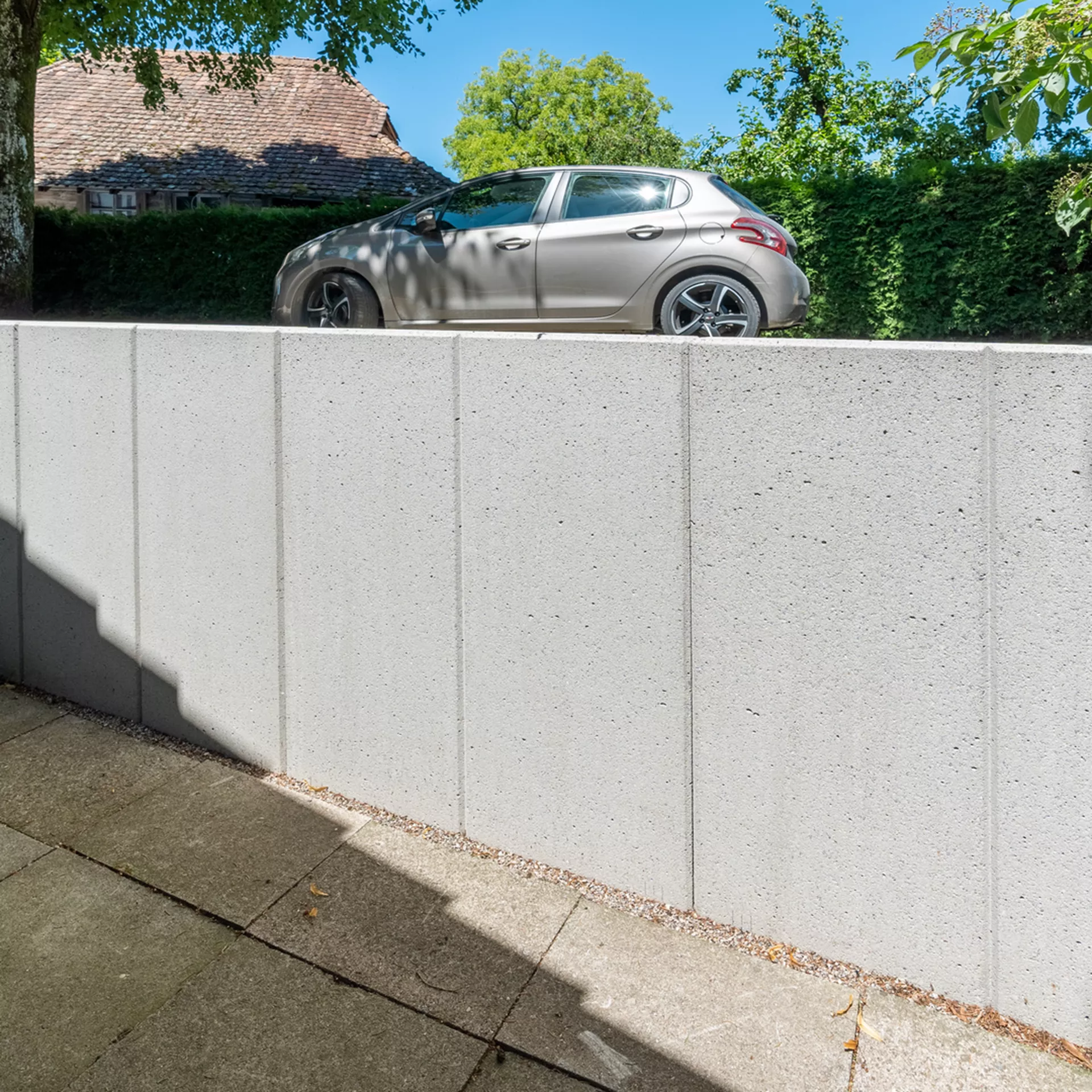

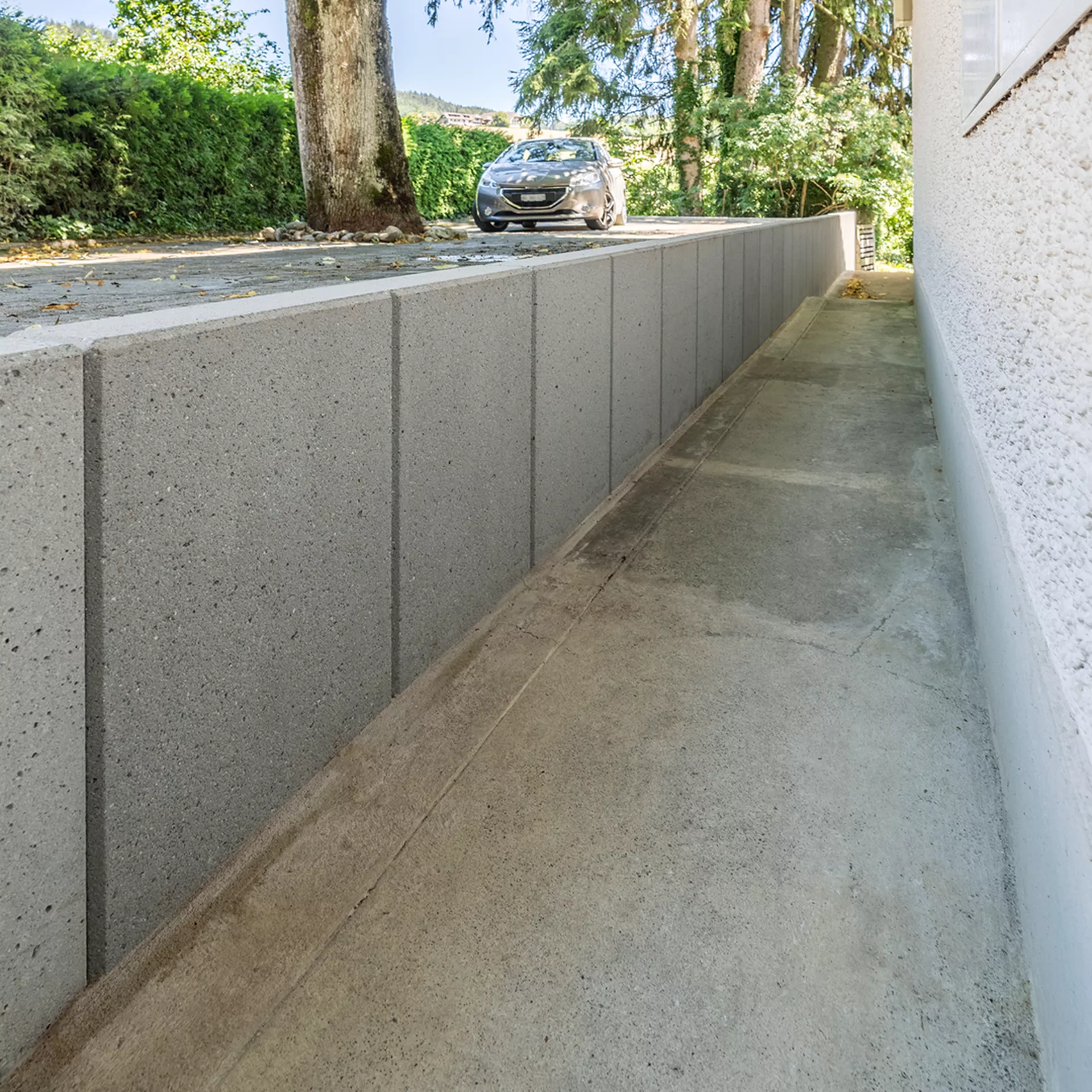

Stützmauern, senkrechte Böschungen oder Hangsicherungen lassen sich mit dem EXACTA® Winkelplatten, oder EXACTA® Mauerscheiben, wie diese auch gerne genannt werden, schnell und einfach realisieren. Die Winkelplatten zeichnen sich durch deren Formgebung aus. Beim Einbau wird der Fundamentfuss mit Hinterfüllmaterial bedenkt und verdichtet, wodurch das gesamte Element die gewünschte Stabilität und Standhaftigkeit erhält. Die EXACTA® Winkelplatten sind in diversen Abmessungen erhältlich, so lassen sich Terrassierungen und Abstufungen einfach ausführen.

Passende Eckelemente
Eckausbildungen können dank den passenden EXACTA® Winkelplatten Eckstücken gestrahlt mühelos und ohne zusätzlichen Aufwand realisiert werden.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm)
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm)
Höhe H (cm)
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm)
Bodenstärke t2 (cm)
Wandstärke W (mm)
Wandstärke w1 (cm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE
Artikelnummer 121800
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 49 cm B 30 cm H 55 cm W 12 cm
Verfügbarkeit
Artikelnummer 121800
Preis 163.00
Per Stk
Gruppe MM
LE-Norm
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 30
Höhe H (cm) 55
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W (mm) 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 99
Artikelnummer 106083
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 99 cm B 30 cm H 55 cm W 12 cm
Verfügbarkeit
Artikelnummer 106083
Preis 305.00
Per Stk
Gruppe MM
LE-Norm
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 30
Höhe H (cm) 55
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W (mm) 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 206
Artikelnummer 111651
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 49 cm B 45 cm H 80 cm W 12 cm
Verfügbarkeit
Artikelnummer 111651
Preis 232.00
Per Stk
Gruppe MM
LE-Norm
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 45
Höhe H (cm) 80
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W (mm) 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 156
Artikelnummer 132111
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 99 cm B 45 cm H 80 cm W 12 cm
Verfügbarkeit
Artikelnummer 132111
Preis 421.00
Per Stk
Gruppe MM
LE-Norm
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 45
Höhe H (cm) 80
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W (mm) 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 308
Artikelnummer 138219
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 49 cm B 60 cm H 105 cm W 12 cm
Verfügbarkeit
Artikelnummer 138219
Preis 294.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 60
Höhe H (cm) 105
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W (mm) 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 210
Artikelnummer 107863
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 99 cm B 60 cm H 105 cm W 12 cm
Verfügbarkeit
Artikelnummer 107863
Preis 535.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 60
Höhe H (cm) 105
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W (mm) 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 429
Artikelnummer 133459
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 49 cm B 70 cm H 130 cm W 12 cm
Verfügbarkeit
Artikelnummer 133459
Preis 342.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 70
Höhe H (cm) 130
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm) 17
Wandstärke W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 300
Artikelnummer 117014
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 70 cm H 130 cm W 12 cm
Verfügbarkeit
Artikelnummer 117014
Preis 630.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 70
Höhe H (cm) 130
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm) 17
Wandstärke W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 620
Artikelnummer 137273
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 49 cm B 85 cm H 155 cm W 12 cm
Verfügbarkeit
Artikelnummer 137273
Preis 412.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 85
Höhe H (cm) 155
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm) 17
Wandstärke W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 354
Artikelnummer 109664
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 85 cm H 155 cm W 12 cm
Verfügbarkeit
Artikelnummer 109664
Preis 765.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 85
Höhe H (cm) 155
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm) 17
Wandstärke W (mm) 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 730
Artikelnummer 126679
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 49 cm B 100 cm H 180 cm W 12 cm
Verfügbarkeit
Artikelnummer 126679
Preis 565.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 100
Höhe H (cm) 180
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm) 22
Wandstärke W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 472
Artikelnummer 135761
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 100 cm H 180 cm W 12 cm
Verfügbarkeit
Artikelnummer 135761
Preis 1'080.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 100
Höhe H (cm) 180
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm) 22
Wandstärke W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Gewicht kg/VE 972
Artikelnummer 116499
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 49 cm B 115 cm H 205 cm W 12 cm
Verfügbarkeit
Artikelnummer 116499
Preis 650.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 115
Höhe H (cm) 205
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm) 22
Wandstärke W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
Gewicht kg/VE 519
Artikelnummer 123469
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 115 cm H 205 cm W 12 cm
Verfügbarkeit
Artikelnummer 123469
Preis 1'200.00
Per Stk
Gruppe MM
LE-Norm SN EN 15258
Farbe grau
alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Variable Länge L var. (mm)
Breite B (cm) 115
Höhe H (cm) 205
Höhe h1 (cm)
Höhe h3 (cm)
Radius R (cm)
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm) 22
Wandstärke W (mm) 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
Gewicht kg/VE 1089
