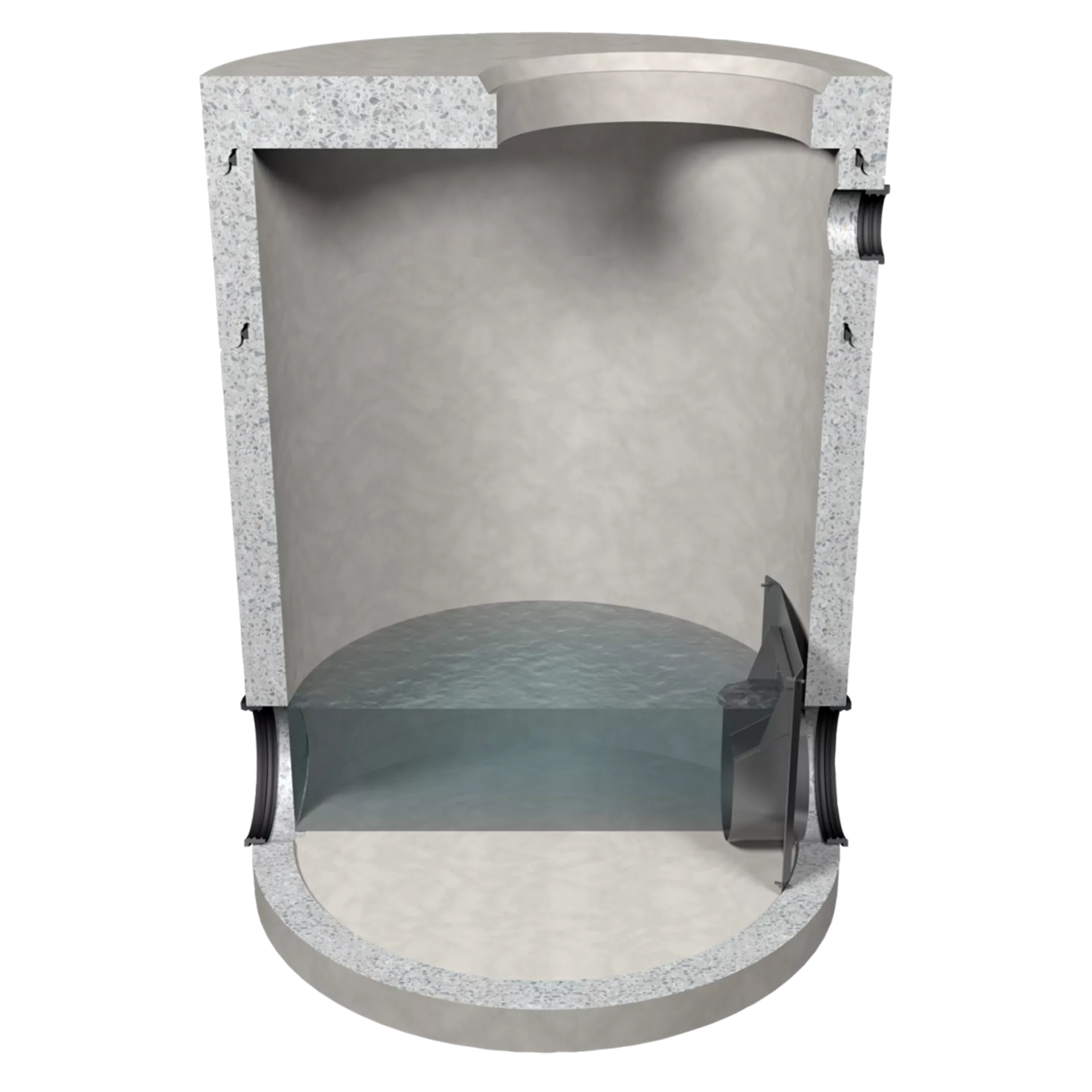

friwa®-rec Abflussregler-Wirbeldrossel für Mischwasser AREB

Produkt: C4708
rund, Muffentyp G, exkl. Einsatzdeckel
Für die Regulierung des Regenwasserabflusses mit integriertem Notüberlauf. Das gesammelte Wasser wird gedrosselt weitergeleitet. Eignet sich für Abflussmengen von 2 bis 175 l/s.

Die Abflussregler-Wirbeldrossel AREB kann als Modul zwischen Schlammfang und Versickerung oder Vorfluter eingeschaltet werden, um bei Starkregen das Gewässer und die Kläranlage vor Überlastung zu schützen.

Das Regenwasser muss über einen Schlammfang in den Abflussregler-Wirbeldrossel-Schacht geleitet werden.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 106968
friwa-rec Abflussregler-Wirbeldrossel
für Mischwasser AREB Typ 8
inkl. Konus exkl. Deckel
DN 1000 H 2180 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 106968
Preis 6'920.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s) 8
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 2180
Höhe h1 (mm) 800
Höhe h2 (mm) 2060
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 2460
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Artikelnummer 111501
friwa-rec Abflussregler-Wirbeldrossel
für Mischwasser AREB Typ 18
inkl. Abdeckplatte exkl. Deckel
DN 1250 H 2330 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 111501
Preis 8'770.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s) 18
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 2330
Höhe h1 (mm) 600
Höhe h2 (mm) 2210
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 3700
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Anwendungsbereich
  • Für die Regulierung des Regenwasserabflusses mit integriertem Notüberlauf.
Hinweis
  • Das gesammelte Wasser wird gedrosselt weitergeleitet.
  • Abflussmengen variabel.
  • Weitere Ausführungen auf Anfrage.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
