friwa<sup>®</sup>-pump Pumpenschächte PS Neutra
friwa<sup>®</sup>-pump Pumpenschächte PS Neutra
  • friwa<sup>®</sup>-pump Pumpenschächte PS Neutra
  • friwa<sup>®</sup>-pump Pumpenschächte PS Neutra
2 Bilder

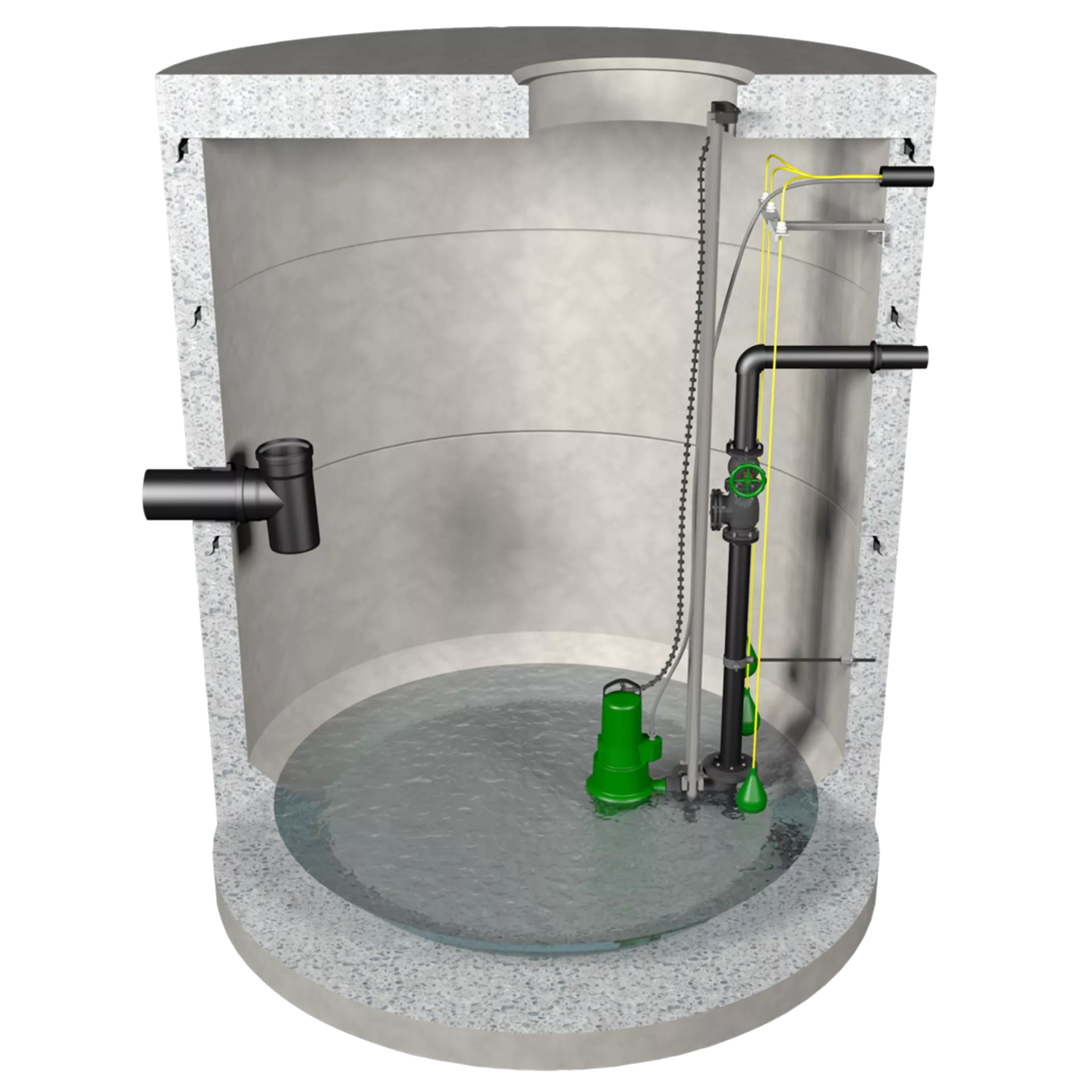

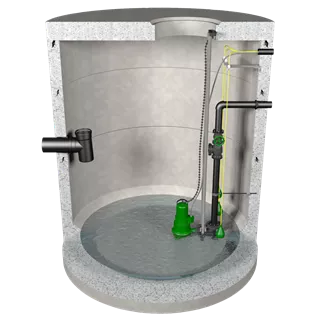

friwa®-pump Pumpenschächte PS Neutra

Produkt: C4011
Muffentyp G, exkl. Keilgleitdichtung, bewehrt
Die friwa®-pump Pumpenschächte PS Neutra sind für hohe Anforderungen ausgelegt – sowohl hinsichtlich Volumina, Pumpentechnik als auch Schachtbauweise. Für grosse Bauhöhen sind passende Arbeits- und Zwischenpodeste erhältlich. Als eigenständiges Bauwerk können zudem werkseitig Leitern, Leitungsanschlüsse, Auftriebssicherungen und vieles mehr integriert werden.

Zum Aufbau werden friwa® Schachtringe und Abdeckplatten verwendet.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie
HW
Gewicht kg/VE
Artikelnummer 116464
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 690 mm W 120 mm
Verfügbarkeit
Artikelnummer 116464
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 1750
Nennweite DN2 (mm) 1350
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 690
Höhe h1 (mm) 570
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK 20
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 2120
Artikelnummer 116944
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 1190 mm W 120 mm
Verfügbarkeit
Artikelnummer 116944
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 1750
Nennweite DN2 (mm) 1350
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1190
Höhe h1 (mm) 1070
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK 20
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 2950
Artikelnummer 108290
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 108290
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 12050-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 1750
Nennweite DN2 (mm) 1350
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1650
Höhe h1 (mm) 1530
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK 20
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 3810
Artikelnummer 120719
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 690 mm W 120 mm
Verfügbarkeit
Artikelnummer 120719
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2000
Nennweite DN2 (mm) 1500
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 690
Höhe h1 (mm) 570
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK 20
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 2670
Artikelnummer 139691
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 1190 mm W 120 mm
Verfügbarkeit
Artikelnummer 139691
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2000
Nennweite DN2 (mm) 1500
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1190
Höhe h1 (mm) 1070
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK 20
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 3620
Artikelnummer 136926
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 136926
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 12050-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2000
Nennweite DN2 (mm) 1500
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1650
Höhe h1 (mm) 1530
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK 20
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 4550
Artikelnummer 118660
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 650 mm W 120 mm
Verfügbarkeit
Artikelnummer 118660
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2500
Nennweite DN2 (mm) 1900
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 650
Höhe h1 (mm) 500
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 150
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 4510
Artikelnummer 111457
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 1150 mm W 120 mm
Verfügbarkeit
Artikelnummer 111457
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2500
Nennweite DN2 (mm) 1900
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1150
Höhe h1 (mm) 1000
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 150
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 5430
Artikelnummer 132717
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 132717
Preis
Per Stk
Gruppe CK
LE-Norm SN EN 12050-1
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2500
Nennweite DN2 (mm) 1900
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1650
Höhe h1 (mm) 1500
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 150
Volumen V (l)
Wandstärke W (mm) 120
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 6840
Artikelnummer 128699
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 3000 OD 3280 mm H 1250 mm W 140 mm
Verfügbarkeit
Artikelnummer 128699
Preis
Per Stk
Gruppe CK
LE-Norm
Farbe
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 3000
Nennweite DN2 (mm) 2400
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1250
Höhe h1 (mm) 1050
Höhe h2 (mm)
Höhe h3 (mm)
Fertigkeitsklasse FK
Maschenweite MW
Nenngrösse NG (l/s)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 200
Volumen V (l)
Wandstärke W (mm) 140
Oberfläche
Kanten
Nocken
Bewehrung
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Gewicht kg/VE 8900
Anwendungsbereich
  • Anlage zur Stapelung und Förderung von Abwasser in höherliegende Kanalisationen.
  • Einsatz mit allen Pumpenfabrikaten möglich.
Hinweis
  • Als Einsatzdeckel empfehlen wir Ihnen Gussdeckel mit Geruchsverschluss oder Gussdeckel verschraubt zu verwenden.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
Downloads
Technische Dokumentation friwa® Abwassertechnik »
